Yüksek Performanslı Su Geçirmez J30J Serisi Micro-D Endüstri Standardı Konnektörler DAçıklama
Raymo J30J serisi, standart d-sub konnektörlerin tipik olarak kullanıldığı ancak boyut ve ağırlığın önemli olduğu yerlerde kullanılan küçük, yüksek yoğunluklu konnektörlerdir.
ITT Cannon MDM serisi D83513 micro-D konnektörlerine eşdeğerdir.
Yüksek Performanslı Su Geçirmez J30J Serisi Micro-D Endüstri Standardı Konnektörler ana özellikler:
-
Bu seri ABD MDM serisine eşdeğerdir;
-

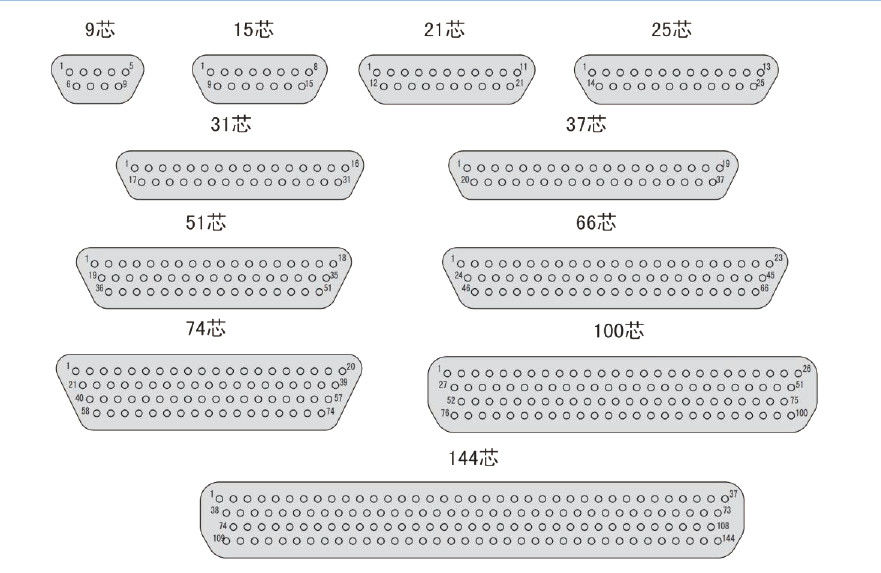

Dokuz tip: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Birleştirilmiş tel kesit alanı: 0.1~15 mm2
-
Bu seri yüksek yoğunluklu esnek pinler kullanır;
-
GJB2446 "Kutuplu kabuk, mikro minyatür dikdörtgen elektrik konnektörü genel spesifikasyonu" (D83513'e eşdeğer) gereksinimlerini karşılar;
Yüksek Performanslı Su Geçirmez J30J Serisi Micro-D Endüstri Standardı Konnektörler Parametre
| Kategori | ITT Cannon MDM serisi micro-D konnektörleri |
| Parça numarası | J30J-15TJ |
| Konnektör Tipi | Fiş |
| Yönelim | Hermetik Kare flanş |
| Kontak Tipi | Erkek Pin |
| Pozisyon Sayısı | 15 |
| Montaj Tipi | Panel Montajı |
| Kontak Sonlandırma | Lehim |
| Koruma Sınıfı | IP67 |
Yüksek Performanslı Su Geçirmez J30J Serisi Micro-D Endüstri Standardı Konnektörler teknik performans
| Test Gerilimi | 600 Vac deniz seviyesinde
150 Vac 70.000 feet (23410 metre) yükseklikte |
| Akım Değeri | 3 Amper |
| Kontak Direnci | 3 amperde maksimum 8 miliohm
10 miliohm maksimum 1 miliamperde: ML-STD-202 Yöntem 307 |
| İzolasyon Direnci | 500 Vdc'de minimum 5000 megaohm |
| Manyetik Geçirgenlik | 2.0μ (donanım hariç konnektörler) |
| Termal Vakum | NASA SP-R-0022'ye göre (yalnızca uzay sınıfı) |
| Birleştirme Ömrü | Minimum 500 döngü |
| Tuz Spreyi | 48 saat ML-STD-1344 Yöntem 1001 B Koşulu |

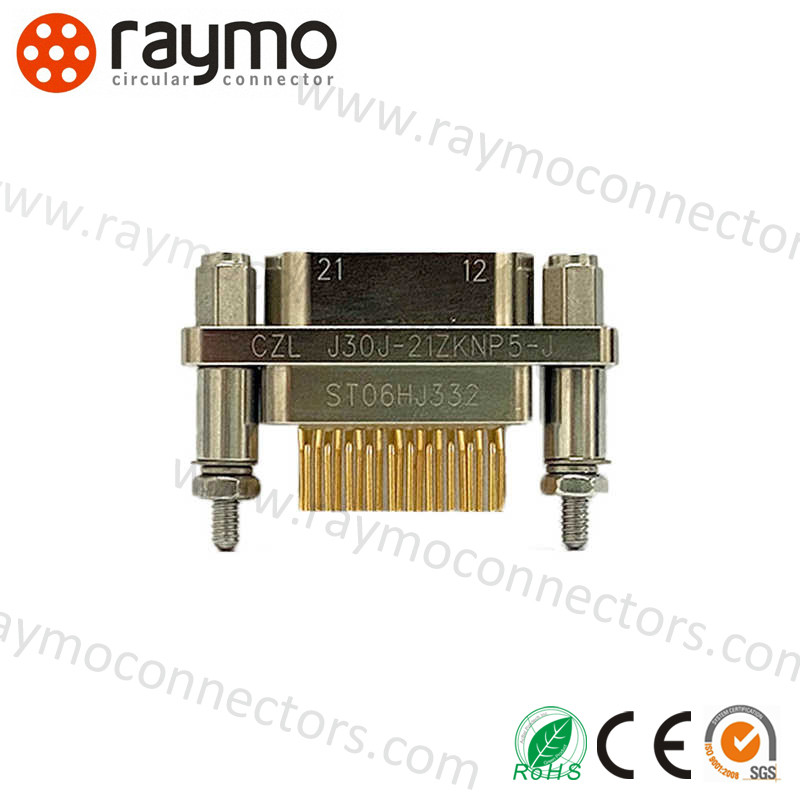

Yüksek Performanslı Su Geçirmez J30J Serisi Micro-D Endüstri Standardı Konnektörler resimler
Yüksek Performanslı Su Geçirmez J30J Serisi Micro-D Endüstri Standardı Konnektörler Uygulama
* Aviyonik, radarlar
* Füzeler ve güdüm sistemleri
* Telekomünikasyon sistemleri
* Navigasyon sistemleri
* Araştırma merkezleri
