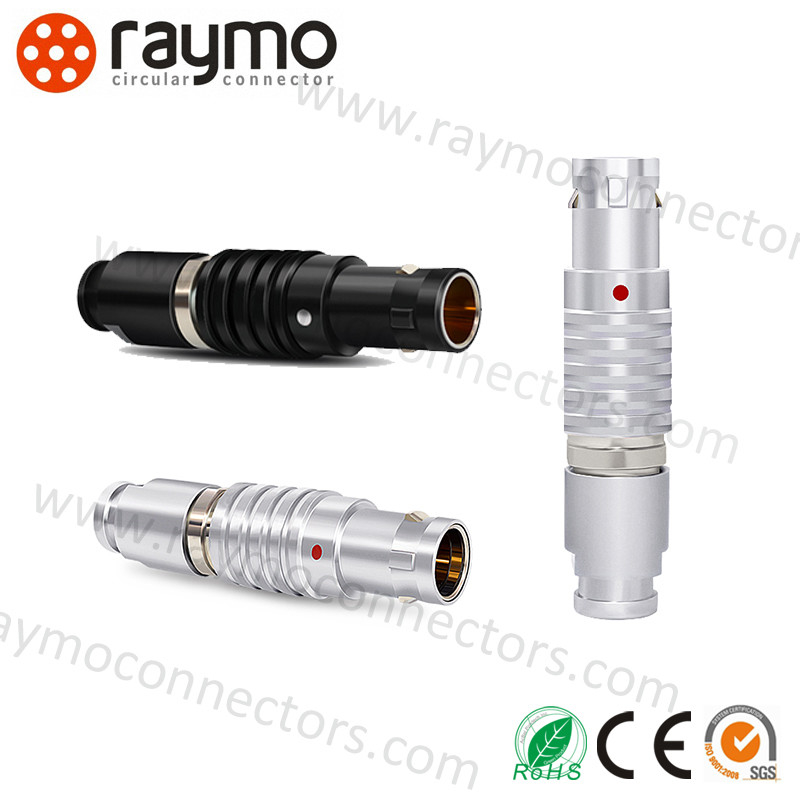

Lemo Uyumlu FGG.1B.304.CLAD62Z 4 Pinli Dairesel İtme Çekme Konnektörü
1B serisi 4 kontaklı erkek dairesel konnektör, hat içi bağlantıya sahiptir. Bu kablo montaj konnektörü, 10A'ya kadar akım derecesine sahiptir. Bu konnektör, kolay ve güvenli bir bağlantı için bükülme rahatlaması sağlamak üzere kablo pensi ve somunu ile donatılmış, son derece hassas bir itme-çekme kendinden kilitlemeli sisteme sahiptir. Zorlu dış mekan uygulamaları için sağlam ve dayanıklı bir tasarıma sahiptir. Bu konnektör, nikel kaplı pirinç mandal iç manşonu ve pens somunu içeren krom kaplı pirinçten yapılmıştır. Serbest fişler, maksimum 9 mm kablo çapı alabilen penslerle birlikte verilir.
Gelişmiş EMI performansı için 360° koruma ile, 1B serisi kablo konnektörleri, yüksek doğruluk ve parazitsiz sinyaller gerektiren uygulamalar için mükemmeldir. Kablo montaj fişleri, bir panel veya PCB montaj soketi ile eşleşir. Kablo montaj soketleri, panel fişleri ile eşleşir.
İtme Çekme Konnektörü için Kendinden Kilitlemeli Bağlantı Sistemi
Kendinden kilitlemeli sistem, titreşime, darbeye veya kablo üzerindeki herhangi bir çekmeye karşı tam koruma sağlayan basit ve etkili bir tutma çözümüdür.
İtme Çekme Konnektörü için Sistemi Devreye Alma
Kendinden kilitlemeli sistemi başlatmak için fiş, eşleşen yarısına eksenel olarak itilir. İç mandallar aracılığıyla yerine sıkıca kilitlendikten sonra, bağlantının kopması neredeyse imkansızdır. Kablo veya konnektör gövdesinin herhangi bir yerine ne kadar çekilirse çekilsin, iki parça serbest bırakılmaz.
FGG.1B.304.CLAD**Z için Teknik Özellikler İtme Çekme Konnektörü
| Prct özniteliği |
Öznitelik Değeri |
| Üretici |
RAYMO |
| Prct adı |
Dairesel itme çekme konnektörü |
| Konnektör tipi |
Kablo montaj fişi |
| Kontak Cinsiyeti |
Erkek |
| Kontak sayısı |
4 kontak |
| Montaj Stili |
Kablo montajı |
| Sonlandırma Stili |
Lehim |
| Akım Derecesi |
10.0A |
| IP Derecesi |
IP50 |
| Seri |
1B |
| Gövde Kaplaması |
Krom |
| Gövde Malzemesi |
Metal |
| Sertifikalar |
ISO9001/ CE/ ROHS2.0/ SGS |
| Sıcaklık Aralığı |
-55°C, +250°C |
| Titreşimlere karşı direnç |
15 g [10 Hz - 2000 Hz] |
| Şok Direnci |
100 g [ 6 ms] |
| Tuz püskürtme korozyon testi |
>96 saat |
| İklim Kategorisi |
50/175/21 |
| Nem |
60°C'de %95'e kadar |
Özellikler ve FaydalarFGG.1B.304.CLAD**Z İtme Çekme Konnektörü
- Kolay kullanımlı itme-çekme kendinden kilitleme sistemi ile
- Ekipman minyatürleşmesine katkıda bulunan yüksek pin yoğunluğu
- 00B'den 3B'ye kadar gövde boyutu
- 2-30 pin arası kontaklar
- Çapraz arayüzü önlemek için Hizalama Anahtarı ve Polarize Anahtarlama Sistemi
- 360° EMC koruması
- Sağlam ve darbeye dayanıklı tasarımlar
- -50°C ila +250°C arasında geniş bir sıcaklık aralığında işlevsel
- Lehim, PCB ve dik açılı PCB kontağı mevcuttur
FGG.1B.304.CLAD**Z için Uygulamalar İtme Çekme Konnektörü
Her türlü tıbbi ekipmanda, özellikle sinyal iletimi, Tıbbi Ekipman, Ses / Video, Test ve Ölçüm, İletişim prct hattı için yaygın olarak kullanılır.. En yaygın alanlardan bazıları şunlardır:
- Test ve ölçüm ekipmanları
- Sensörler ve aktüatörler
- Enstrümantasyon
- Tıbbi cihazlar
- Ses / video
FGG.1B.304.CLAD**Z İtme Çekme Konnektörü için Çizim
