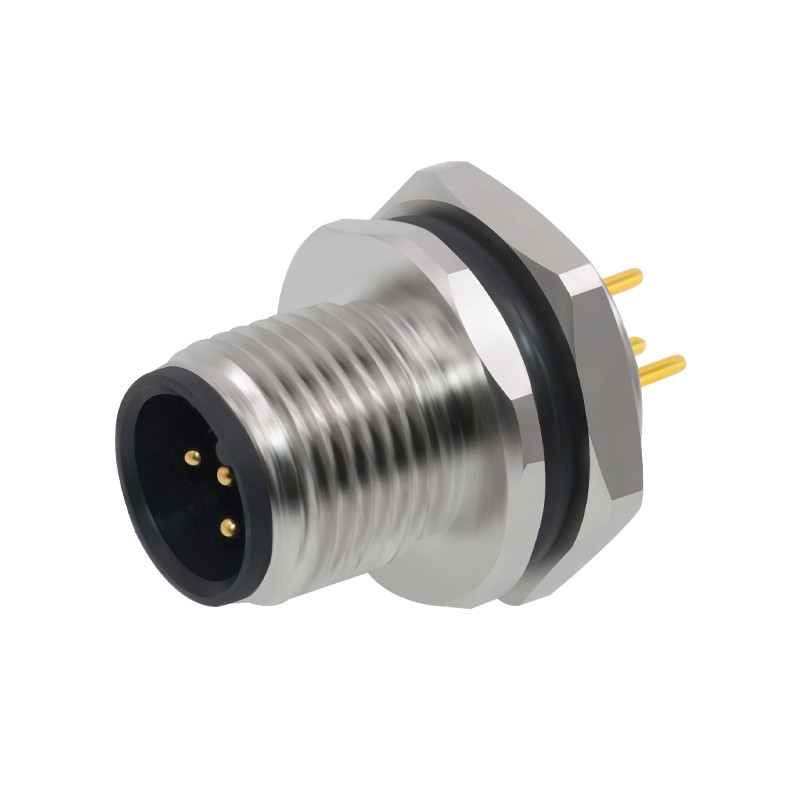

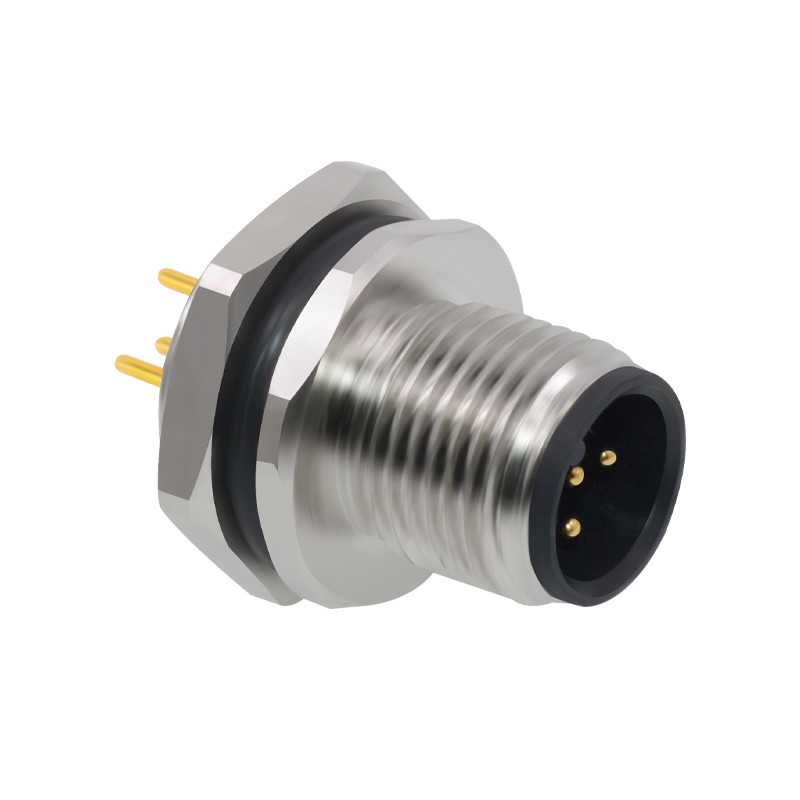

M12 Erkek Panel Montajı, Döküm Vida, PCB Tipi, Arkadan Sabitlemeli

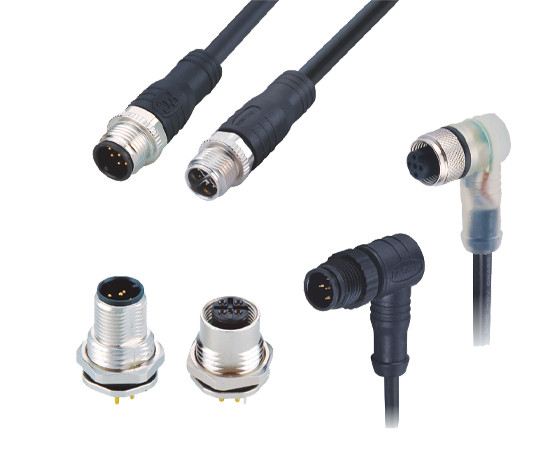

BINDER M12 konektörleri ve kablo montajı
M12 kablo fişi, M12 soketi ile uyumlu olarak doğrudan kabloya dökülür. Kablo uzunluğu kullanıcı tarafından belirtilebilir. Örneğin, 1 metre, 2 metre, 5 metre, 10 metre vb.
Bus sistemi için standart M12 fişi, basınç sensörü, fotoelektrik sensör, enkoderler ve cihazlar gibi çeşitli sensörlerin elektriksel bağlantıları için uygundur. Standart parçalardır, yüksek değiştirilebilirliğe sahiptir ve stokta mevcuttur.
M12, çift erkek başlık, çift dişi başlık, bir erkek ve bir dişi, bir erkekten iki dişiye vb. ile özelleştirilebilir, ayrıntılar için lütfen müşteri hizmetlerine danışın.
Genel Bilgiler BINDER M12 için
| Standart: | IEC 61076-2-101 |
| Ortam sıcaklığı: | -25°C ~ +90°C |
| Konnektör inserti: | PA |
| Konnektör kontakları: | Altın kaplamalı pirinç |
| Kilit somunu/vidalı: | Nikel kaplamalı çinko alaşımı |
| Conta/O-ring: | Epoksi reçine/FKM |
| İzolasyon direnci: | ≥100MΩ |
| Kontak direnci: | ≤5mΩ |
| Ekranlama: | Kullanılamaz |
| Montaj vidası: | PG9 |
| IP derecesi: | Kilitli durumda IP67 |
BINDER M12 için Elektriksel ve Mekanik Veriler
| Kontaklar | Mevcut
kodlama | Nominal akım | Voltaj | Kontaklar
sonlandırma |
| A/C | D/C |
| 03 pin | A/B/C | 4A | 250V | 250V | PCB |
| 04 pin | A/B/C/D | 4A | 250V | 250V | PCB |
| 05 pin | A/B/C | 4A | 60V | 60V | PCB |
| 06 pin | C | 2A | 30V | 30V | PCB |
| 08 pin | A | 2A | 30V | 30V | PCB |
M12 Konnektör Kodlaması Arasındaki Fark Nedir?
A kodluçoğunlukla sensörlerde, aktüatörlerde, motorlarda ve diğer çoğu standart cihazda kullanılır. Genellikle 2 ila 12 pin arasında bulunur.
B kodluçoğunlukla Fieldbus bağlantıları için ağ kablolarında kullanılır, Profibus ile çalışan sistemleri içerir. Genellikle 3 ila 5 pin arasında bulunur.
C kodluöncelikle AC sensörleri ve aktüatörleri ile kullanılır ve ek güvenlik için çift anahtar yuvasına sahiptir. Genellikle 3 ila 6 pin arasında bulunur.
D kodlugenellikle Ethernet ve ProfiNet sistemleri için ağ kablolarında kullanılır. 100 Mb'ye kadar veri aktarır ve genellikle 3 ila 5 pin sağlar.
S kodluAC güç uygulamaları içindir.
T kodluDC güç uygulamaları içindir.
X kodluyüksek hızlarda 10Gb'ye kadar büyük miktarda veriyi aktarabilir, her zaman 8 pinli olacaktır.
Raymo şirket tanıtımı
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, her türlü konektör ve özel kablo tasarımı ve üretiminde profesyonel olarak, çeşitli kablolar ve ilgili konektör adaptörlerinin geliştirilmesi ve üretimi konusunda zengin bir deneyim biriktirmiştir. RED/Teradek Bond/ARRI Kamera Kablosu, Canon / Sony Kamera Güç Kablosu, SDI Kablosu, USB Kablosu, Video Kablosu, CCD Kablosu... Farklı uygulamalar ve gereksinimler için çeşitli OEM/ODM hizmetleri sunuyoruz.
Ürünlerimiz endüstriyel kontrol cihazları, tıbbi ekipmanlar, ölçüm ve denetleme ekipmanları, ses ve görsel ekipmanlar ve endüstriyel alanlar gibi çeşitli zorlu ortam ve uygulamalarda yaygın olarak kullanılmaktadır. Ayrıca, birçok önde gelen tedarikçi ile mükemmel uyumluluğa sahiptir.
Her zaman yenilik ruhuna bağlı kalırız, M5, M8, M9, M12, M16, M23 ve diğer veri konektörlerini içeren yeni ürün serilerini tanıtmaya devam ederiz. IP68, ISO9001, Rohs, CE, REACH sertifikalarına sahiptir.
Binder M12 konektör çizimi
