ОНЦ-БС-1(2) Serisi Süngü Ultra Küçük Konnektör Kabuk Boyutu 12 7 Pinli Dişi Fiş, Kuyruk Eki (İsteğe Bağlı)l)-ОНЦ-БС-1-7/12-P12-1-B

Prct Açıklaması AskeriОНЦ-БС-1(2) KONNEKTÖRLER:

ОНЦ-БС-1(2)

OHS serisi süngü ultra küçük konnektörler ağırlıklı olarak Rus konnektör teknolojisini benimser. Bu tip konnektör, çeşitli elektrikli, radyo ve kontrol cihazlarının DC ve AC devrelerinde yaygın olarak kullanılmaktadır. Fiş ve soketlerden oluşur, kurulum için çok seviyeli anahtar konumlarına sahiptir. Konnektörün bağlantı modu süngü tipidir. Soketin kuyruk eki yoktur ve fişin düz bir plastik kuyruk eki vardır. Aynı zamanda, Rus ОНЦ-БС-1(2) serisinin orijinal parçalarıyla eşleştirilebilir ve değiştirilebilir.

Соединители ОНЦ-БС-1(2), предназначены для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленения соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Покрытие контактов в соединителях: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнениями в
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).

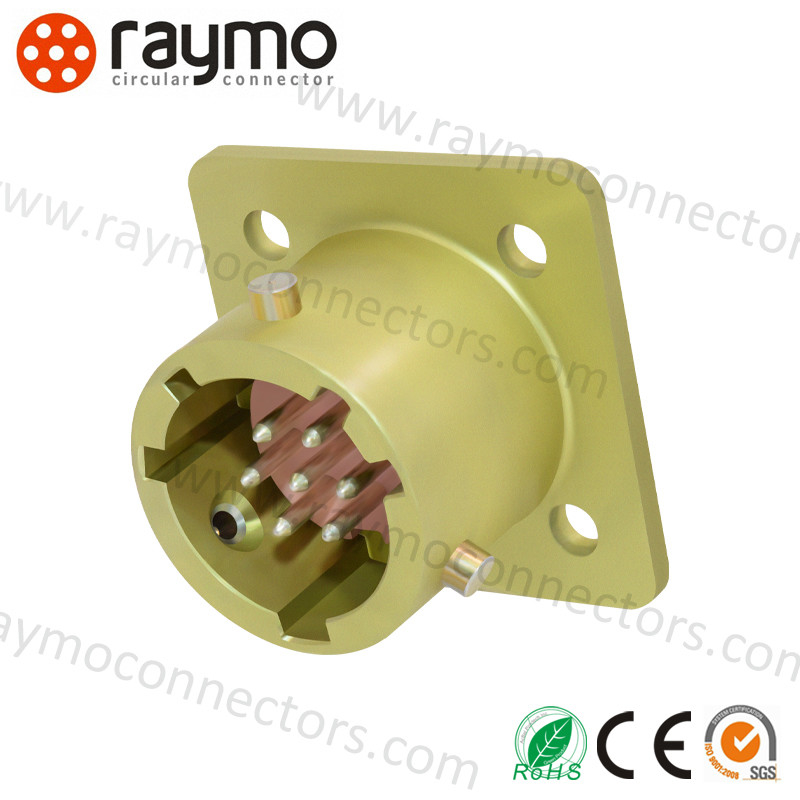

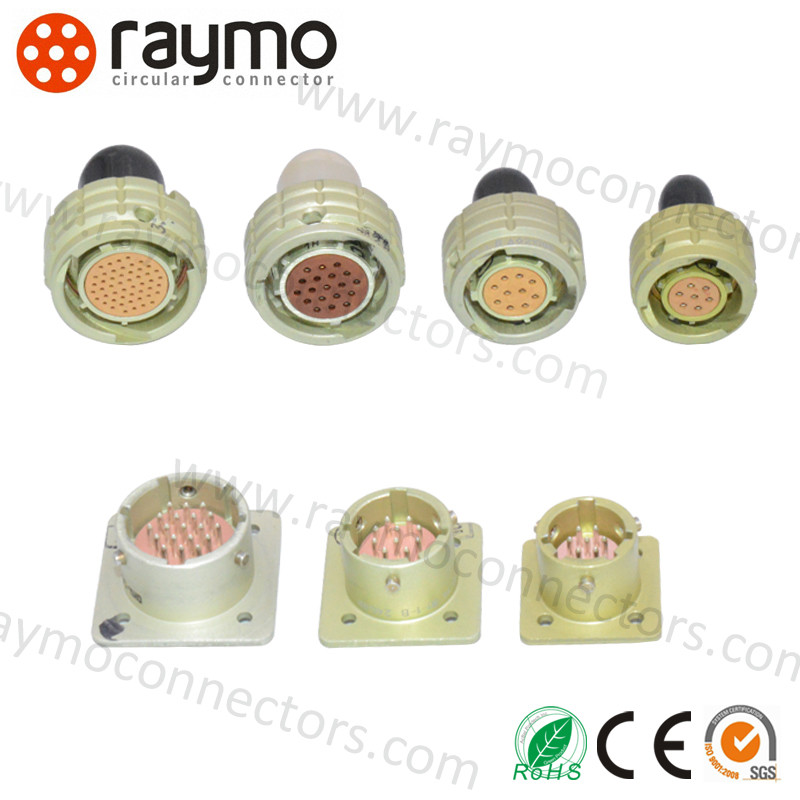

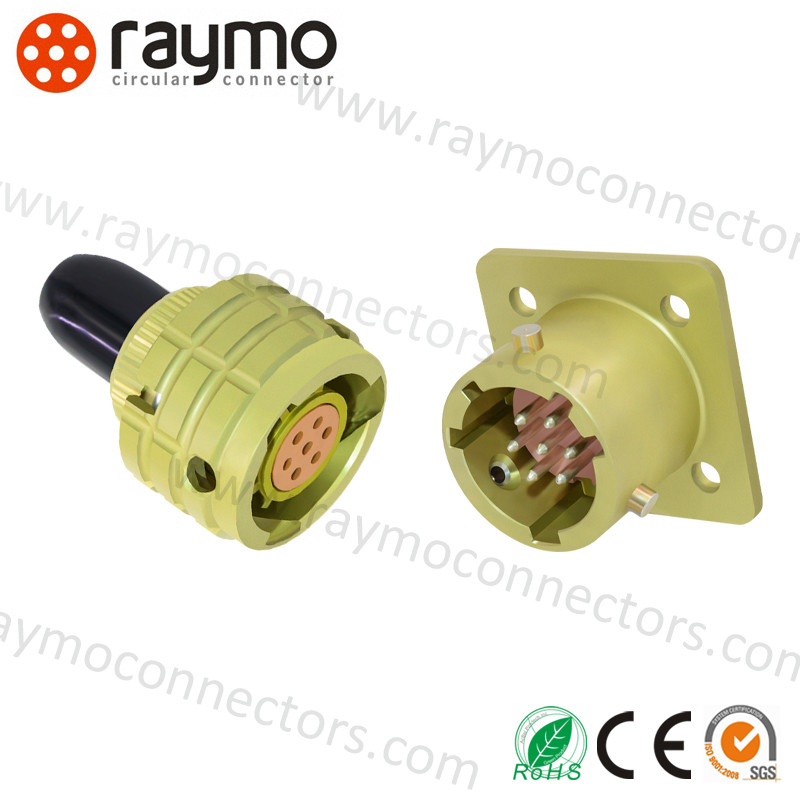

Prcts fotoğrafları

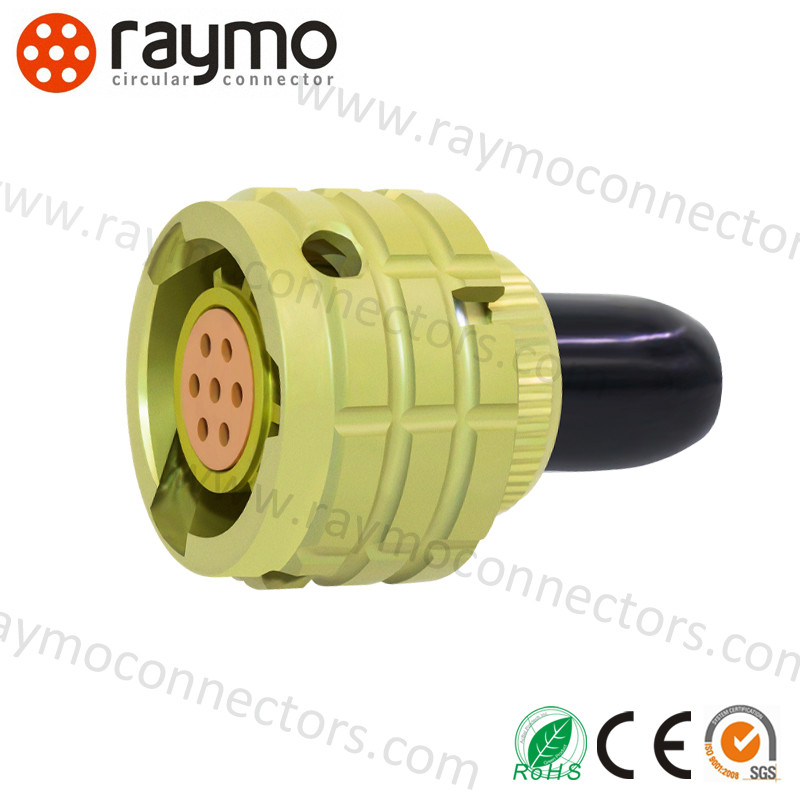

ONC-BS-1(2) Serisi Süngü Ultra Küçük Konnektör Kabuk Boyutu 12 7 Pinli Dişi Fiş Kuyruk Eki (İsteğe Bağlı) - ONC-BS-1-7/12-P12-1-B 0

Prcts Veri Sayfası

OHS serisi ultra küçük elektrik konnektörü
1. Teknik göstergeler
Gösterge	Değer
Temas Direnci	≤5mΩ
Yalıtım direnci	≥1000MΩ (Normal koşullar altında)
Ortam sıcaklığı	- 60°C~85°C
Titreşim	1-5000HZ 20g
Darbe	1000g(bir kez);100g(çoklu kez);
Temas çapı	Φ1.0mm
Mekanik Ömür	250 kez takıp çıkarma
Çalışma saatleri	5000 saat
Garanti	15 yıl

2. Çalışma akımı, Çalışma gerilimi
Kabuk standart boyutu	Temas numarası	Tek temas çalışma akımı (A)	Toplam akım(A)	Çalışma gerilimi(V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

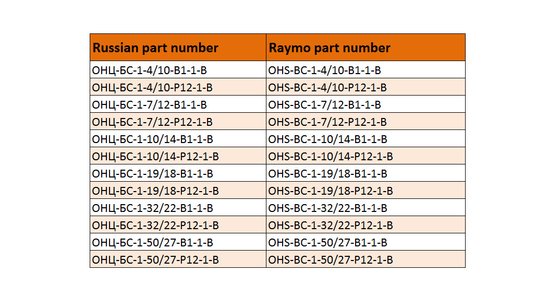

Rus Parça No.	Çince Parça No.
ОНЦ-БС-1-4/10-В1-1-В	OHS-BC-1-4/10-B1-1-В
ОНЦ-БС-1-7/12-В1-1-В	OHS-BC-1-7/12-B1-1-В
ОНЦ-БС-1-10/14-В1-1-В	OHS-BC-1-10/14-B1-1-В
ОНЦ-БС-1-19/18-В1-1-В	OHS-BC-1-19/18-B1-1-В
ОНЦ-БС-1-32/22-В1-1-В	OHS-BC-1-32/22-B1-1-В
ОНЦ-БС-1-50/27-В1-1-В	OHS-BC-1-50/27-B1-1-В

Rus Parça No.	Çince Parça No.
ОНЦ-БС-1-4/10-Р12-1-В	OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В	OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В	OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В	OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В	OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В	OHS-BC-1-50/27-P2-1-В

SSS

Rus OHS Konnektörünün SSS'si

1.Örnek sipariş verebilir miyim?
Evet, kaliteyi test etmek ve kontrol etmek için Rus 2PM Konnektörünün örnek siparişine hoş geldiniz.

2. Ödeme koşullarınız nedir?
Genellikle T / T'yi kabul ediyoruz, Düzenli siparişler için ödeme koşulları %30 depozito, sevkiyat öncesi ödenen bakiye.

3. Teslim süresi nedir?
Genellikle peşin ödemenin alınmasından sonra 10 gün sürer.

4.Paketleme şartlarınız nedir?
Öncelikle plastik torbaya, ardından küçük kutuya, son olarak nötr kartonlara büyük olarak paketlenir.

5.Garanti süresi ne kadar?
Teslimattan sonra bir yıl.

Etiket:

Menşe yeri:	Çin
Marka adı:	RAYMO
Model numarası:	Онц-arsap-1 (2)

Min sipariş miktarı:	5
Fiyat:	USD25
Teslim süresi:	5-8 hafta
Ödeme koşulları:	T/T
Yetenek temini:	2000 PCS
