Ana sayfa ÜrünlerAskeri dairesel konektörlerONC-BS-1 2 Serisi Ultra küçük Bayonet Bağlantısı Kabuk Boyutu 12 7 Pin Endüstriyel Makineler için Erkek Soket ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Serisi Ultra küçük Bayonet Bağlantısı Kabuk Boyutu 12 7 Pin Endüstriyel Makineler için Erkek Soket ONC-BS-1-7/12-B1-1-B

ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B ONC-BS-1 2 Series Ultra-small Bayonet Connector Shell Size 12 7 Pin Male Socket for Industrial Machinery ONC-BS-1-7/12-B1-1-B
Temel bilgi
Menşe yeri: Çin
Marka adı: RAYMO
Model numarası: Онц-arsap-1 (2)
Min sipariş miktarı: 5
Fiyat: USD25
Teslim süresi: 5-8 hafta
Ödeme koşulları: T/T
Yetenek temini: 2000 PCS
Şimdi başvurun
Vurgulamak:

7 Pin Bayonet Bağlayıcısı

,

Endüstriyel Makine Bayonet Bağlantısı

,

ONC-BS-1 2 Serisi Bayonet Bağlantısı



ОНЦ-БС-1(2) Serisi Süngü Ultra Küçük Konnektör Kabuk Boyutu 12 7 Pinli Erkek Soket-ОНЦ-БС-1-7/12-B1-1-B



Prct Açıklaması AskeriОНЦ-БС-1(2) KONNEKTÖRLER:



ОНЦ-БС-1(2)



OHS serisi süngü ultra küçük konnektörler temel olarak Rus konnektör teknolojisini benimser. Bu tip konnektör, çeşitli elektrik, radyo ve kontrol cihazlarının DC ve AC devrelerinde yaygın olarak kullanılmaktadır. Kurulum için çok seviyeli anahtar konumlarına sahip fiş ve soketlerden oluşur. Konnektörün bağlantı modu süngü tipidir. Soketin kuyruk eki yoktur ve fişin düz bir plastik kuyruk eki vardır. Aynı zamanda, Rus ОНЦ-БС-1(2) serisinin orijinal parçalarıyla eşleştirilebilir ve değiştirilebilir.

Соединители ОНЦ-БС-1(2), радио для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) и импульсного токов.
Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной
розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую
от несанкционированного сочленения.
Сочленения соединителей – байонетное.
Вилки изготавливаются без кожуха, розетки с прямым пластмассовым кожухом.
Схемы расположения контактов, количество и диаметры контактов приведены в таблице 1.
Контакторлараннасы: ОНЦ-БС-1 - серебро, ОНЦ-БС-2 – золото.
Соединители изготавливаю для внутреннего монтажа во всеклиматическом исполнения в
соответствии с техническими условиями бР0.364.030 ТУ, (приемка “5”).

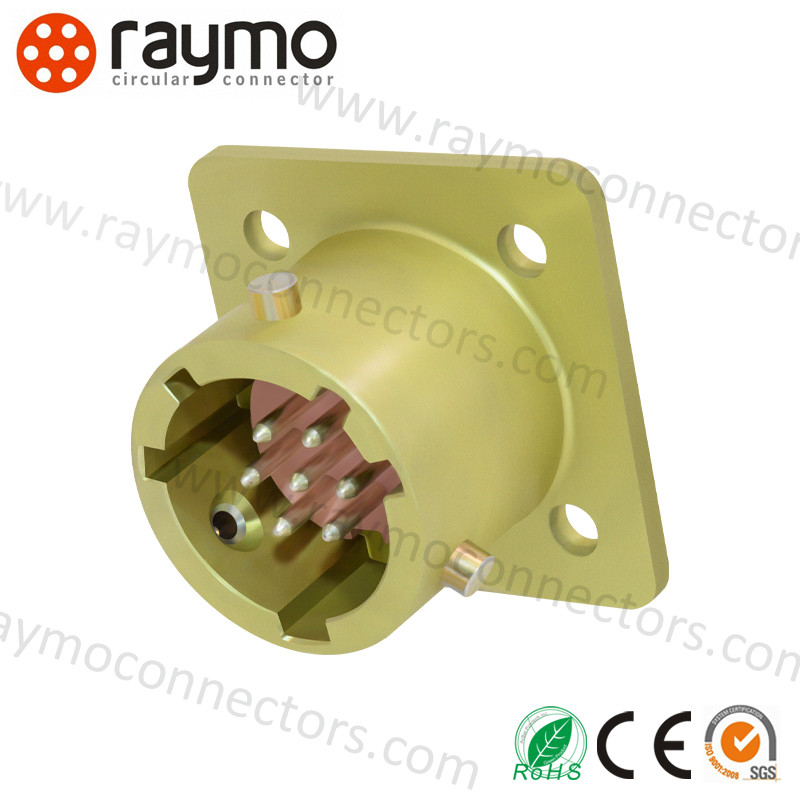

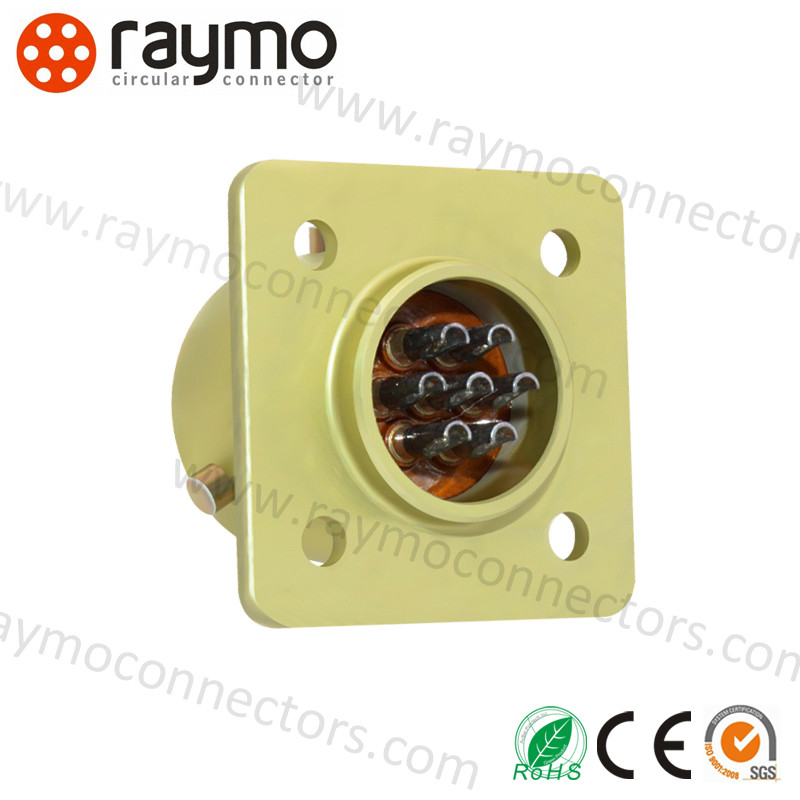

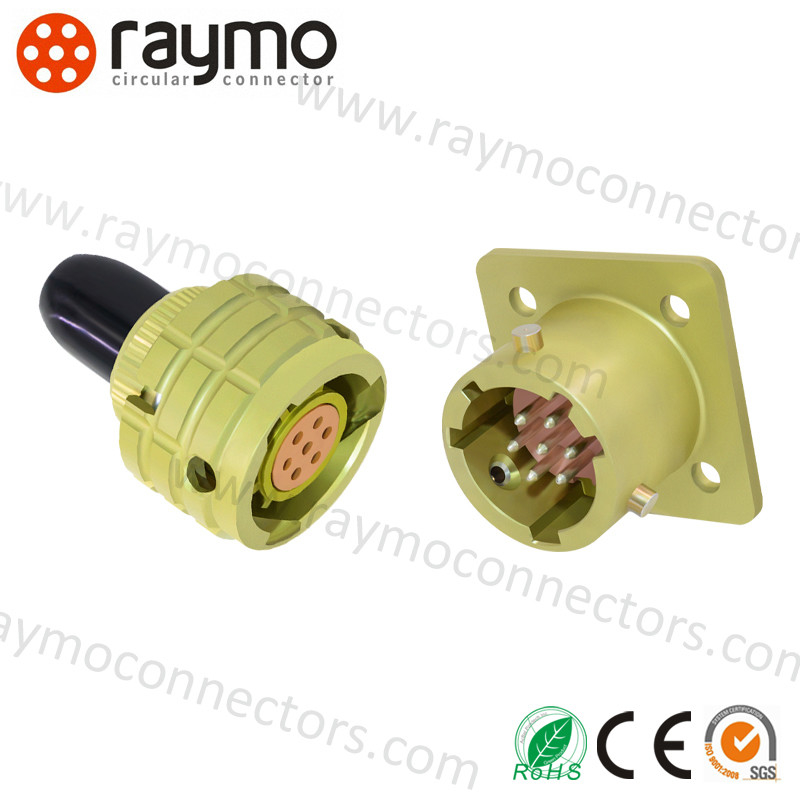

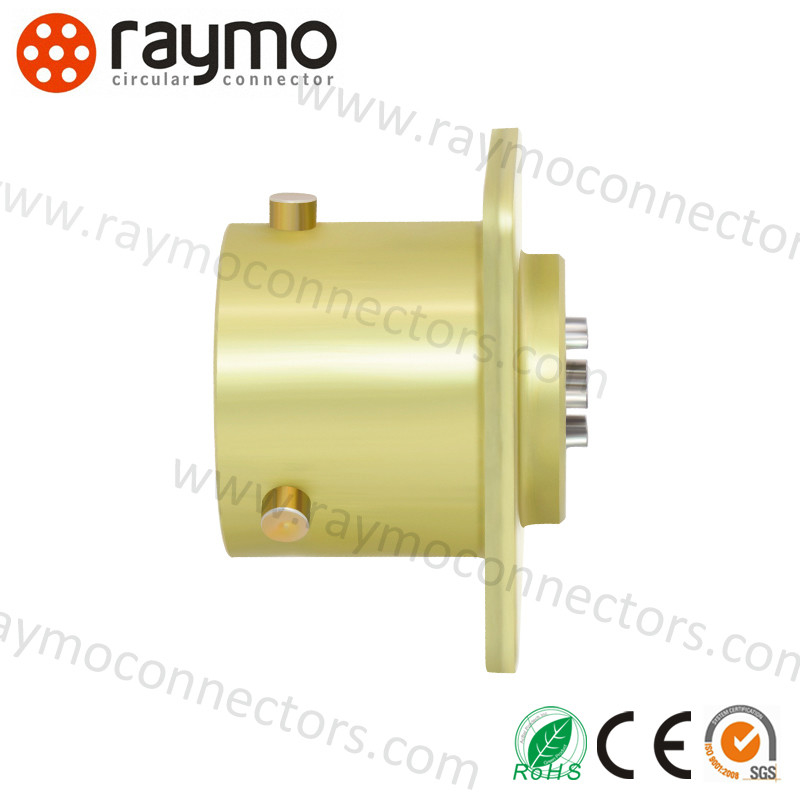

Prcts fotoğrafları



ONC-BS-1 2 Serisi Ultra küçük Bayonet Bağlantısı Kabuk Boyutu 12 7 Pin Endüstriyel Makineler için Erkek Soket ONC-BS-1-7/12-B1-1-B 0ONC-BS-1 2 Serisi Ultra küçük Bayonet Bağlantısı Kabuk Boyutu 12 7 Pin Endüstriyel Makineler için Erkek Soket ONC-BS-1-7/12-B1-1-B 1ONC-BS-1 2 Serisi Ultra küçük Bayonet Bağlantısı Kabuk Boyutu 12 7 Pin Endüstriyel Makineler için Erkek Soket ONC-BS-1-7/12-B1-1-B 2





Prcts Veri Sayfası





OHS serisi ultra küçük elektrik konnektörü

　

1. Teknik göstergeler

　

Gösterge

Değer

Temas Direnci

≤5mΩ

Yalıtım direnci

≥1000MΩ (Normal koşullar altında)

Ortam sıcaklığı

- 60°C~85°C

Titreşim

1-5000HZ 20g

Darbe

1000g(bir kez);100g(çoklu kez);

Temas çapı

Φ1.0mm

Mekanik Ömür

Takın ve çıkarın 250 kez

Çalışma saatleri

5000 saat

Garanti

15 yıl











2. Çalışma akımı, Çalışma gerilimi

　

　

　

　

Kabuk standart boyutu

Temas numarası

Tek temas çalışma akımı (A)

Toplam akım(A)

Çalışma gerilimi(V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Rus Parça No.

Çince Parça No.

ОНЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ОНЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ОНЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ОНЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ОНЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ОНЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Rus Parça No. Çince Parça No.
ОНЦ-БС-1-4/10-Р12-1-В OHS-BC-1-4/10-P2-1-В
ОНЦ-БС-1-7/12-Р12-1-В OHS-BC-1-7/12-P2-1-В
ОНЦ-БС-1-10/14-Р12-1-В OHS-BC-1-10/14-P2-1-В
ОНЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ОНЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ОНЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



SSS



Rus OHS Konnektörünün SSS'si

1.Örnek sipariş verebilir miyim?
Evet, kaliteyi test etmek ve kontrol etmek için Rus 2PM Konnektörünün örnek siparişine hoş geldiniz.

2. Ödeme koşullarınız nedir?
Genellikle T / T'yi kabul ediyoruz, Düzenli siparişler için ödeme koşulları %30 depozito, sevkiyat öncesi ödenen bakiye.

3. Teslim süresi nedir?
Peşin ödemenin alınmasından sonra genellikle 10 gün sürer.

4.Paketleme şartlarınız nedir?
Öncelikle plastik torbaya, ardından küçük kutuya, son olarak nötr kartonlara büyük olarak paketlenir.

5.Garanti süresi ne kadar
Teslimattan sonra bir yıl.
