Ana sayfa ÜrünlerAskeri dairesel konektörlerONC-BS-1(2) Serisi Süngü Ultra-küçük Konnektör Gövde Boyutu 12 7 Pin Erkek Soket-ONC-BS-1-7/12-B1-1-B

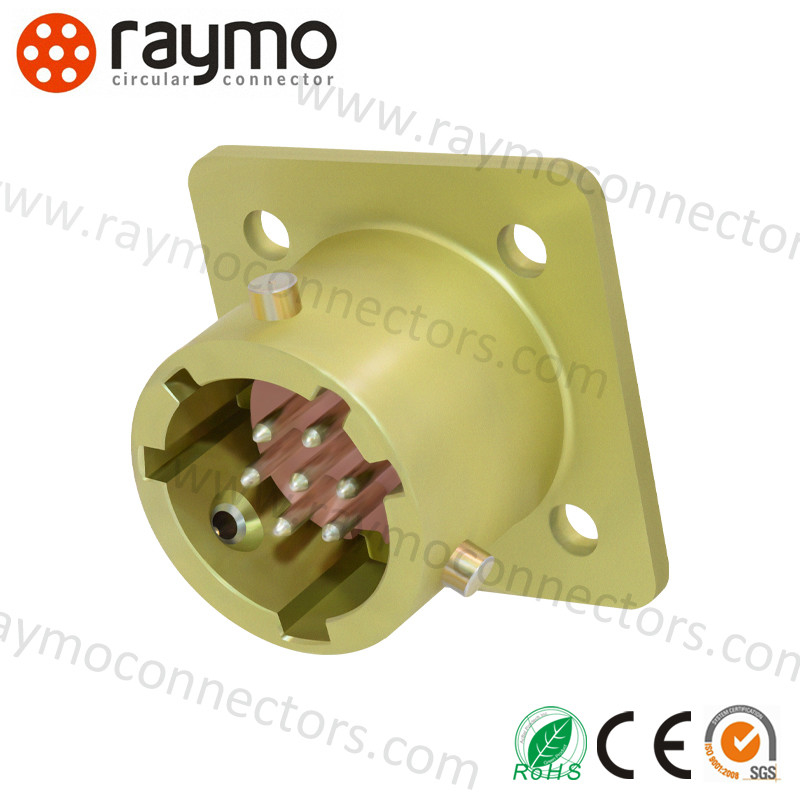

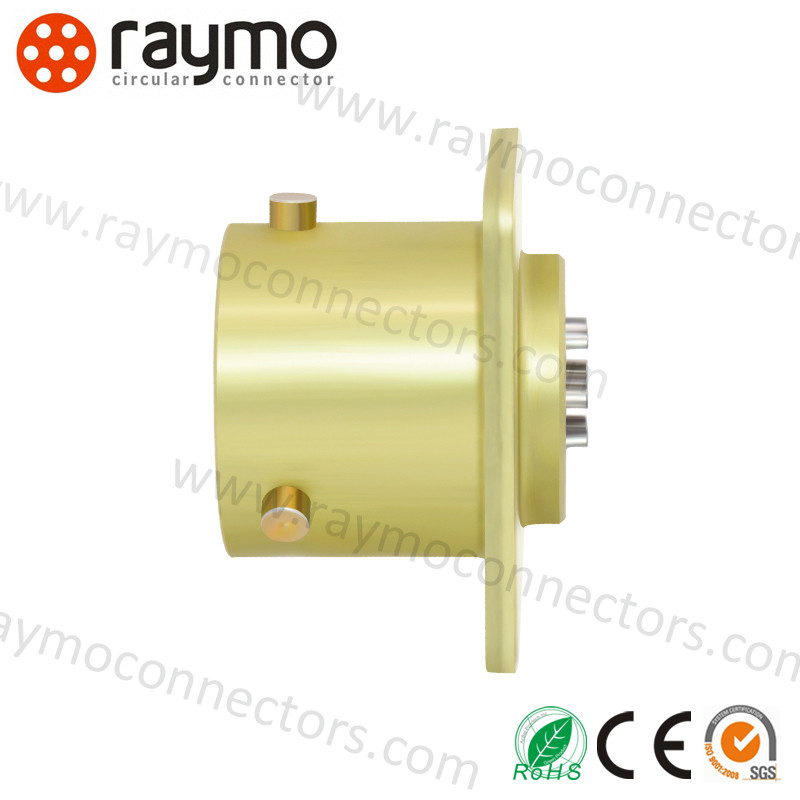

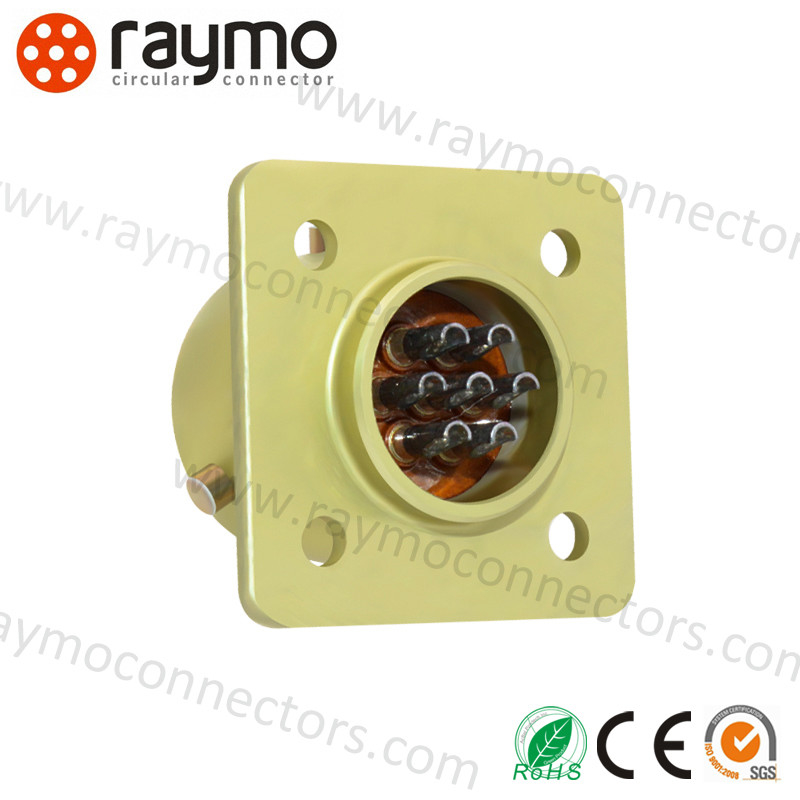

ONC-BS-1(2) Serisi Süngü Ultra-küçük Konnektör Gövde Boyutu 12 7 Pin Erkek Soket-ONC-BS-1-7/12-B1-1-B

ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B ОНЦ-БС-1(2) Series Bayonet Ultra-small Connector Shell Size 12 7 Pin Male Socket-ОНЦ-БС-1-7/12-B1-1-B
Temel bilgi
Menşe yeri: Çin
Marka adı: RAYMO
Model numarası: Онц-arsap-1 (2)
Min sipariş miktarı: 5
Fiyat: USD25
Teslim süresi: 5-8 hafta
Ödeme koşulları: T/T
Yetenek temini: 2000 PCS
Şimdi başvurun
Vurgulamak:

ONC-BS-1-7/12-B1-1-B Konnektör

,

ONC-BS-1(2) Süngü Ultra Küçük Konnektör

,

7 Pinli Süngü Ultra Küçük Konnektör



ОНЦ-БС-1(2) Serisi Bayonet Ultra küçük Bağlayıcı Kabuk Boyutu 12 7 Pin Erkek Soket-ОНЦ-БС-1-7/12-B1-1-B



Prkt Açıklaması AskeriONS-BS-1 ((2)Bağlantılar:



ONS-BS-1 ((2)



OHS serisi süngü ultra küçük konektörleri esas olarak Rus konektör teknolojisini benimser.Fişlerden ve soketlerden oluşuyor., montaj için çok seviyeli anahtar pozisyonları ile. Bağlantının bağlantı modu süngü türüdür. Soketin kuyruk montajı yoktur ve fişin düz bir plastik kuyruk montajı vardır.Aynı zamanda, Rusya'nın orijinal parçalarıyla eşleştirilebilir ve değiştirilebilir ОНЦ-БС-1(2) serisi.

Bağlantılar ONC-BS-1 ((2), elektrik zincirlerinde çalışmak için tasarlanmıştır.
Değişken (sıklığı 3 MHz'e kadar) ve dürtüsel akım.
ONC-BS-1 (2) bağlantıları, kapalı alet çubuğundan ve kapalı olmayan kablolardan oluşur.
Hisseli montaj için rozetler, koruma koruyucu çok şponkalı kutuplaştırma korumaları vardır.
İzinsiz üyelikten.
Bağlantıların birleşimi.
Fırçalar kabuksuz, rozetler düz plastik kabuklu olarak üretilir.
Kontakların yerleşim şeması, miktarı ve diametri tablo 1'de gösterilmiştir.
Bağlantılardaki bağlantıların kapsamı: ОНЦ-БС-1 - gümüş, ОНЦ-БС-2 - altın.
İç montaj için üretilen birisidir.
BR0 teknik şartlarına göre.364.030 TÜ, (yaklaşık 5 ¢).





Bağlantı tipi Alıcı
İLGİT TYPİ Erkek
Mükemmellik 7 Pin
Kabuk büyüklüğü 12
İLGİLİ MATERYAL Bakır Alaşımı Altın/Gümüş Kaplama
İzolasyon malzemeleri PPS
Kabuk malzemesi Alüminyum alaşım yüzeyi anodizasyon işleme, çinko alaşım nikel kaplama (endüstriyel sınıf)
İLGİLİ KÖLÜM Φ1.0
Her bir temas için maksimum akım 3.1A
Akışların toplamı 22A
İsimlendirilmiş Voltaj 250V
Temas direnci ≤5MΩ
İLGİLENİN BİRKENLİĞİ Kaynatma
Bağlama tipi Bayonet bağlantısı
Ekleme ve çıkarma sayısı 250
Çalışma sıcaklığı -60°C ️ +85°C

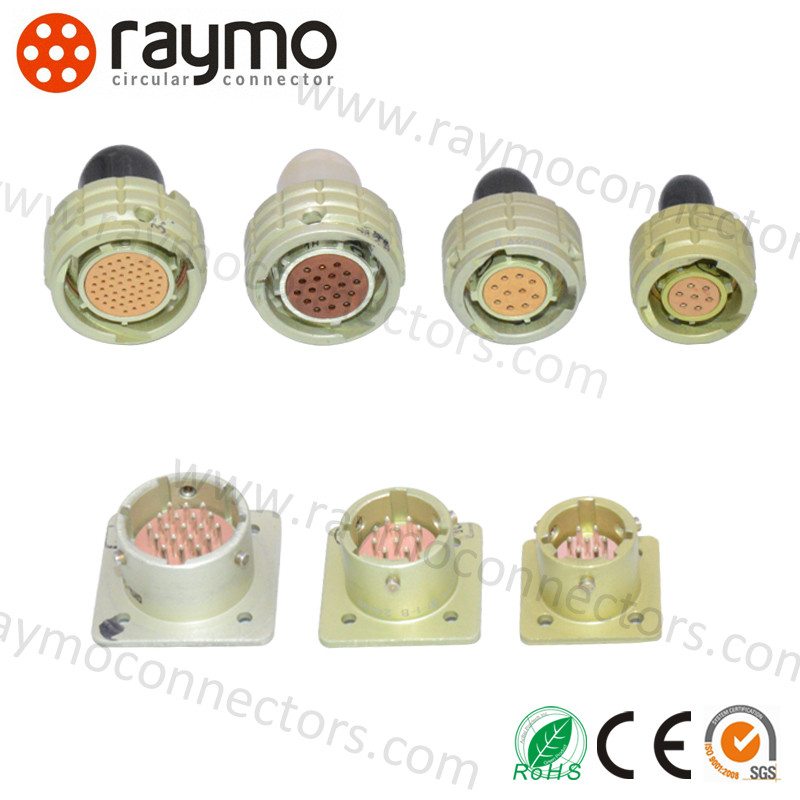

Fotoğraflar



ONC-BS-1(2) Serisi Süngü Ultra-küçük Konnektör Gövde Boyutu 12 7 Pin Erkek Soket-ONC-BS-1-7/12-B1-1-B 0ONC-BS-1(2) Serisi Süngü Ultra-küçük Konnektör Gövde Boyutu 12 7 Pin Erkek Soket-ONC-BS-1-7/12-B1-1-B 1ONC-BS-1(2) Serisi Süngü Ultra-küçük Konnektör Gövde Boyutu 12 7 Pin Erkek Soket-ONC-BS-1-7/12-B1-1-B 2





Prcts Tarih Tablosu





OHS serisi ultra küçük elektrikli konektör

　

1. Teknik göstergeler

　

Gösterge

Değer

Temas direnci

≤5mΩ

İzolasyon direnci

≥1000MΩ (Normal koşullarda)

Çevre sıcaklığı

- 60°C~85°C

titreşim

1-5000HZ 20g

Etkisi

1000 g ((bir kez); 100 g ((çok kez);

Bağlantı çapı

Φ1.0mm

Mekanik Yaşam

250 kez takın ve çıkartın.

Çalışma saatleri

5000 saat

Garanti

15 yıl







2Çalışma akımı, Çalışma voltajı

　

　

　

　

Kabuk standart boyutu

İletişim numarası

Tek temas çalışma akımı (A)

Toplam akım ((A)

Çalışma voltajı ((V)

10

4

3.7

15

250

12

7

3.1

22

250

14

10

3

30

250

18

19

2.1

40

250

22

32

1.8

60

250

27

50

1.5

75

250





Rusça Bölüm No.

Çince bölüm numarası.

ÖNЦ-БС-1-4/10-В1-1-В

OHS-BC-1-4/10-B1-1-В

ÖNЦ-БС-1-7/12-В1-1-В

OHS-BC-1-7/12-B1-1-В

ONЦ-БС-1-10/14-В1-1-В

OHS-BC-1-10/14-B1-1-В

ÖNЦ-БС-1-19/18-В1-1-В

OHS-BC-1-19/18-B1-1-В

ÖNЦ-БС-1-32/22-В1-1-В

OHS-BC-1-32/22-B1-1-В

ÖNЦ-БС-1-50/27-В1-1-В

OHS-BC-1-50/27-B1-1-В



Rusça Bölüm No. Çince bölüm numarası.
ONS-BS-1-4/10-R12-1-V OHS-BC-1-4/10-P2-1-В
ONS-BS-1-7/12-R12-1-V OHS-BC-1-7/12-P2-1-В
ONS-BS-1-10/14-R12-1-V OHS-BC-1-10/14-P2-1-В
ÖNЦ-БС-1-19/18-Р12-1-В OHS-BC-1-19/18-P2-1-В
ONЦ-БС-1-32/22-Р12-1-В OHS-BC-1-32/22-P2-1-В
ÖNЦ-БС-1-50/27-Р12-1-В OHS-BC-1-50/27-P2-1-В



Sık Sorulan Sorular



Rus OHS Connector'un Sık Sorulan Sorular

1.Örnek siparişi alabilir miyim?
Evet, test etmek ve kalite kontrol etmek için Rus 2PM Connector örneği sipariş hoş geldiniz.

2- Ödeme şartlarınız nedir?
Genellikle, T / T kabul, Düzenli siparişler için, Ödeme Şartları% 30 depozitedir, nakliye öncesi ödeme bakiyesi.

3- Ne kadar süresi var?
Genellikle avans ödemesi aldıktan sonra 10 gün sürer.

4.Paketleme şartlarınız nedir?
Önce plastik torbaya, sonra küçük kutuya, sonunda da büyük kutulara, tarafsız kartonlara paketlenir.

5.Garanti süresi ne kadar?
Doğumdan bir yıl sonra.
