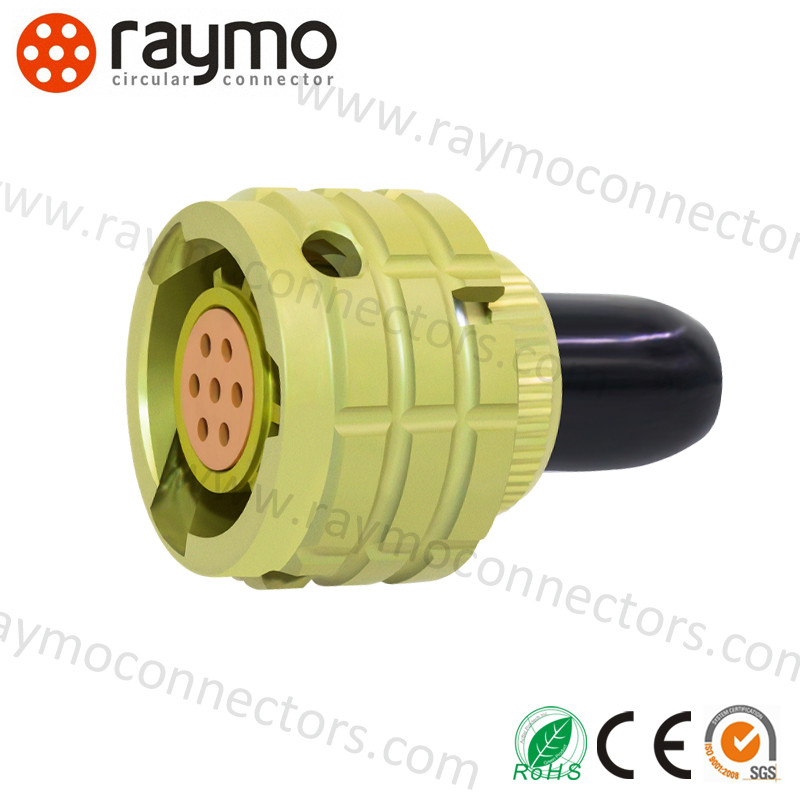

ОНЦ-БС-1(2) Serisi Bayonet Ultra küçük Bağlayıcı Kabuk Boyutu 14 10 Pin Dişi Plug-ОНЦ-БС-1-10/14-P1-1-В

Prkt Açıklaması AskeriONS-BS-1 ((2)Bağlantılar:

ONS-BS-1 ((2)

OHS serisi süngü ultra küçük konektörleri esas olarak Rus konektör teknolojisini benimser.Fişlerden ve soketlerden oluşuyor., montaj için çok seviyeli anahtar pozisyonları ile. Bağlantının bağlantı modu süngü türüdür. Soketin kuyruk montajı yoktur ve fişin düz bir plastik kuyruk montajı vardır.Aynı zamanda, Rusya'nın orijinal parçalarıyla eşleştirilebilir ve değiştirilebilir ОНЦ-БС-1(2) serisi.

Bağlantılar ONC-BS-1 ((2), elektrik zincirlerinde çalışmak için tasarlanmıştır.
Değişken (sıklığı 3 MHz'e kadar) ve dürtüsel akım.
ONC-BS-1 (2) bağlantıları, kapalı alet çubuğundan ve kapalı olmayan kablolardan oluşur.
Hisseli montaj için rozetler, koruma koruyucu çok şponkalı kutuplaştırma korumaları vardır.
İzinsiz üyelikten.
Bağlantıların birleşimi.
Fırçalar kabuksuz, rozetler düz plastik kabuklu olarak üretilir.
Kontakların yerleşim şeması, miktarı ve diametri tablo 1'de gösterilmiştir.
Bağlantılardaki bağlantıların kapsamı: ОНЦ-БС-1 - gümüş, ОНЦ-БС-2 - altın.
İç montaj için üretilen birisidir.
BR0 teknik şartlarına göre.364.030 TÜ, (yaklaşık 5 ¢).

Bağlantı tipi	Alıcı
İLGİT TYPİ	Erkek
Mükemmellik	10 Pin
Kabuk büyüklüğü	14
İLGİLİ MATERYAL	Bakır Alaşımı Altın/Gümüş Kaplama
İzolasyon malzemeleri	PPS
Kabuk malzemesi	Alüminyum alaşım yüzeyi anodizasyon işleme, çinko alaşım nikel kaplama (endüstriyel sınıf)
İLGİLİ KÖLÜM	Φ1.0
Her bir temas için maksimum akım	3.0A
Akışların toplamı	30A
İsimlendirilmiş Voltaj	250V
Temas direnci	≤5MΩ
İLGİLENİN BİRKENLİĞİ	Kaynatma
Bağlama tipi	Bayonet bağlantısı
Ekleme ve çıkarma sayısı	250
Çalışma sıcaklığı	-60°C ️ +85°C

Fotoğraflar

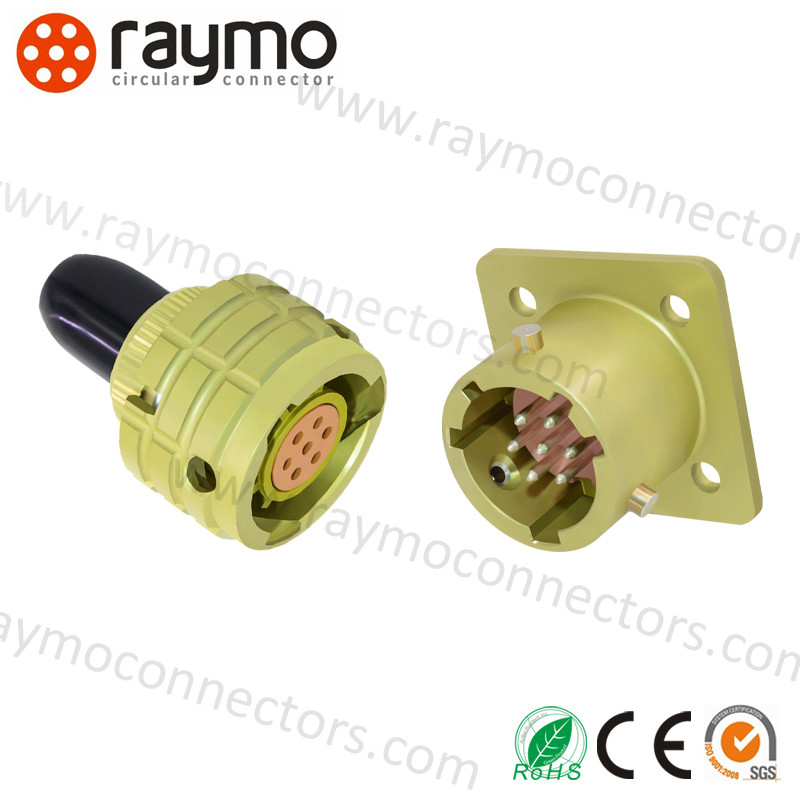

ОНЦ-БС-1(2) Serisi Süngü Tipi Ultra-Küçük Konnektör Kabuk Boyutu 10pin Dişi Fiş ОНЦ-БС-1-10/14-Р12-1-В 0

ОНЦ-БС-1(2) Serisi Süngü Tipi Ultra-Küçük Konnektör Kabuk Boyutu 10pin Dişi Fiş ОНЦ-БС-1-10/14-Р12-1-В 1

Prcts Tarih Tablosu

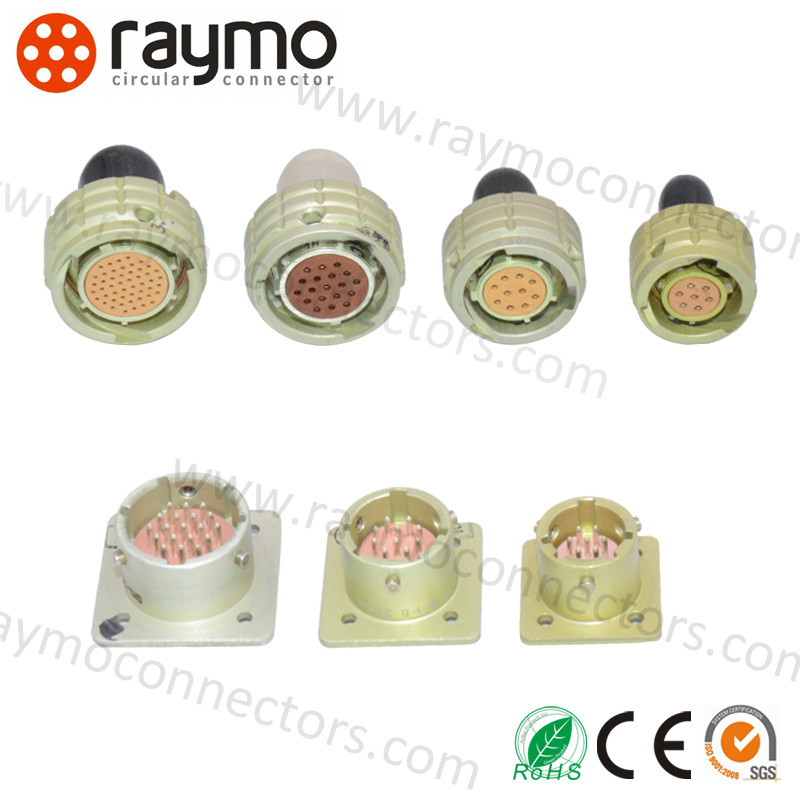

OHS serisi ultra küçük elektrikli konektör
1. Teknik göstergeler
Gösterge	Değer
Temas direnci	≤5mΩ
İzolasyon direnci	≥1000MΩ (Normal koşullarda)
Çevre sıcaklığı	- 60°C~85°C
titreşim	1-5000HZ 20g
Etkisi	1000 g ((bir kez); 100 g ((çok kez);
Bağlantı çapı	Φ1.0mm
Mekanik Yaşam	250 kez takın ve çıkartın.
Çalışma saatleri	5000 saat
Garanti	15 yıl

2Çalışma akımı, Çalışma voltajı
Kabuk standart boyutu	İletişim numarası	Tek temas çalışma akımı (A)	Toplam akım ((A)	Çalışma voltajı ((V)
10	4	3.7	15	250
12	7	3.1	22	250
14	10	3	30	250
18	19	2.1	40	250
22	32	1.8	60	250
27	50	1.5	75	250

Rusça Bölüm No.	Çince bölüm numarası.
ÖNЦ-БС-1-4/10-В1-1-В	OHS-BC-1-4/10-B1-1-В
ÖNЦ-БС-1-7/12-В1-1-В	OHS-BC-1-7/12-B1-1-В
ONЦ-БС-1-10/14-В1-1-В	OHS-BC-1-10/14-B1-1-В
ÖNЦ-БС-1-19/18-В1-1-В	OHS-BC-1-19/18-B1-1-В
ÖNЦ-БС-1-32/22-В1-1-В	OHS-BC-1-32/22-B1-1-В
ÖNЦ-БС-1-50/27-В1-1-В	OHS-BC-1-50/27-B1-1-В

Rusça Bölüm No.	Çince bölüm numarası.
ONS-BS-1-4/10-R12-1-V	OHS-BC-1-4/10-P2-1-В
ONS-BS-1-7/12-R12-1-V	OHS-BC-1-7/12-P2-1-В
ONS-BS-1-10/14-R12-1-V	OHS-BC-1-10/14-P2-1-В
ÖNЦ-БС-1-19/18-Р12-1-В	OHS-BC-1-19/18-P2-1-В
ONЦ-БС-1-32/22-Р12-1-В	OHS-BC-1-32/22-P2-1-В
ÖNЦ-БС-1-50/27-Р12-1-В	OHS-BC-1-50/27-P2-1-В

Sık Sorulan Sorular

Rus OHS Connector'un Sık Sorulan Sorular

1.Örnek siparişi alabilir miyim?
Evet, test etmek ve kalite kontrol etmek için Rus 2PM Connector örneği sipariş hoş geldiniz.

2- Ödeme şartlarınız nedir?
Genellikle, T / T kabul, Düzenli siparişler için, Ödeme Şartları% 30 depozitedir, nakliye öncesi ödeme bakiyesi.

3- Ne kadar süresi var?
Genellikle avans ödemesi aldıktan sonra 10 gün sürer.

4.Paketleme şartlarınız nedir?
Önce plastik torbaya, sonra küçük kutuya, sonunda da büyük kutulara, tarafsız kartonlara paketlenir.

5.Garanti süresi ne kadar?
Doğumdan bir yıl sonra.

Etiket:

Menşe yeri:	Çin
Marka adı:	RAYMO
Model numarası:	Онц-arsap-1 (2)

Min sipariş miktarı:	5
Fiyat:	USD25
Teslim süresi:	5-8 hafta
Ödeme koşulları:	T/T
Yetenek temini:	2000 PCS
