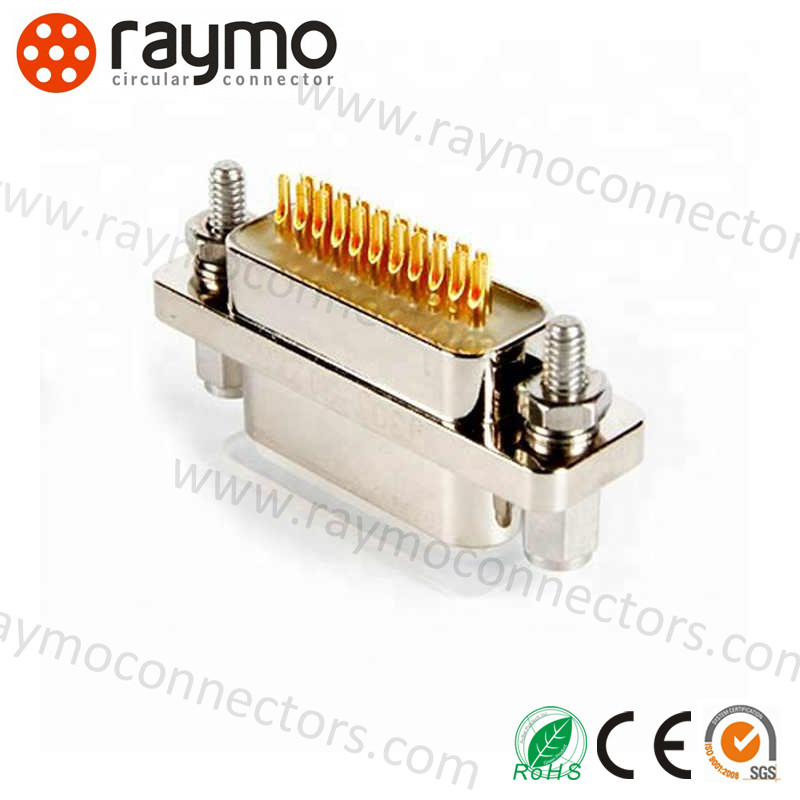

Yüksek Performanslı J30J Minyatür Dikdörtgen Elektronik BağlantıDyazma
Raymo J30J serisi, standart d-sub konektörlerin tipik olarak kullanıldığı yerlerde kullanılan küçük, yüksek yoğunluklu konektörlerdir, ancak boyut ve ağırlık endişe verici.
ITT Cannon MDM serisi MIL-DTL-83513 mikro-D konektörlerine eşdeğerdir.
Yüksek Performanslı J30J Minyatür Dikdörtgen Elektronik Bağlantıana özellikleri:
-
Bu seri ABD MDM serisine eşdeğerdir.
-

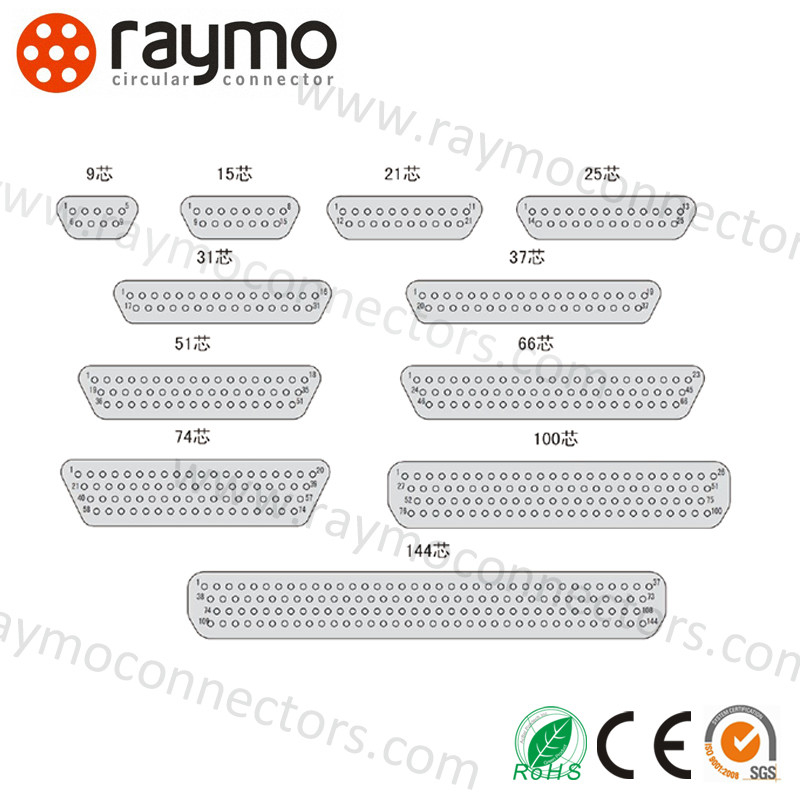

Dokuz tür:9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Eşleştirilmiş tel kesimi alanı: 0,115 mm2;
-
Bu seride yüksek yoğunluklu esnek pinler kullanılır.
-
GJB2446'nın gereksinimlerini karşılayan ′′Polarize kabuklu, mikro minyatür dikdörtgen elektrikli konektör genel özellikleri′′ (MIL-C-83513'e eşdeğer);
Yüksek Performanslı J30J Minyatür Dikdörtgen Elektronik BağlantıParametreler
|
Kategoriler
|
ITT Cannon MDM serisi mikro-D konektörleri
|
|
Parça numarası
|
J30J-9TJ
|
|
Bağlantı tipi
|
Bağlantı
|
|
Yönlendirme
|
Hermetik kare flens
|
|
İletişim türü
|
Erkek Pin
|
|
Pozisyon sayısı
|
9
|
|
Montaj Tipi
|
Panel Montajı
|
|
İletişim Bitirme
|
Kaynatma
|
|
Koruma derecesi
|
IP67
|
Yüksek Performanslı J30J Minyatür Dikdörtgen Elektronik Bağlantıteknik performans
|
Test Voltajı
|
600 Vac a t son seviyesi
150 Vac 70,000 feet (23410 metre)
|
|
Mevcut Rating
|
3 Ampo
|
|
Temas direnci
|
3 amp'de en fazla 8 milyon ohm
1 milliampere en fazla 10 milyon saat:ML-STD-202 307 yöntemi
|
|
İzolasyon Direnci
|
500 Vdo'da minimum 5000 megaohm
|
|
Manyetik geçirgenlik
|
2.0μ ((konektörler az donanım)
|
|
Termal vakum
|
NASA SP-R-0022 (yalnızca uzay sınıfı)
|
|
Çiftleşme Hayatı
|
En az 500 adet.
|
|
Tuz püskürtmesi
|
48 saat ML-STD-1344 1001 Yöntem B Şart
|
Yüksek Performanslı J30J Minyatür Dikdörtgen Elektronik BağlantıResimler
Yüksek Performanslı J30J Minyatür Dikdörtgen Elektronik BağlantıUygulama
Bu geniş portföy, çoğu pazarda tıbbi cihazlar, test ve ölçüm cihazları,makine, sesli video yayın, telekomünikasyon ve askeri
SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED hakkında
Tasarım ve üretim alanında profesyonel olarak her türlü konektör ve özel kablo,Kablo türleri ve ilgili konektör adaptörü için geliştirme ve üretimde zengin deneyim biriktirmişlerdir.RED/Teradek Bond/ARRI Kamera Kablosu, Canon/Sony Kamera Güç Kablosu, SDI Kablosu, USB Kablosu, Video Kablosu, CCD Kablosu ile...
Farklı uygulama ve gereksinimlere göre farklı OEM / ODM hizmetleri sunuyoruz.
Ürünlerimiz, endüstriyel kontrol cihazları, tıbbi ekipman, ölçüm ve denetim ekipmanları, ses ve görsel ekipman ve askeri gibi sert ortamlarda ve uygulamalarda yaygın olarak kullanılmaktadır.,vb.
Ayrıca, birçok önde gelen tedarikçiyle mükemmel bir uyumluluğa sahiptir.
Her zaman yenilik ruhuna bağlıyız, yeni ürün serileri M5,M8,M9,M12,M16,M23 ve diğer veri bağlantıları içerir.IP68, ISO9001,Rohs,CE, REACH sertifikası onaylanmıştır.
