Yüksek Performanslı su geçirmez J30J Serisi Micro-D MIL-Spec Konnektörler AçıklamaAçıklama
Raymo J30J serisi, standart d-sub konnektörlerin tipik olarak kullanıldığı, ancak boyut ve ağırlığın önemli olduğu yerlerde kullanılan küçük, yüksek yoğunluklu konnektörlerdir.
ITT Cannon MDM serisi MIL-DTL-83513 micro-D konnektörlerine eşdeğerdir.
Yüksek Performanslı su geçirmez J30J Serisi Micro-D MIL-Spec Konnektörler ana özellikleri:
-
Bu seri, ABD MDM serisine eşdeğerdir;
-

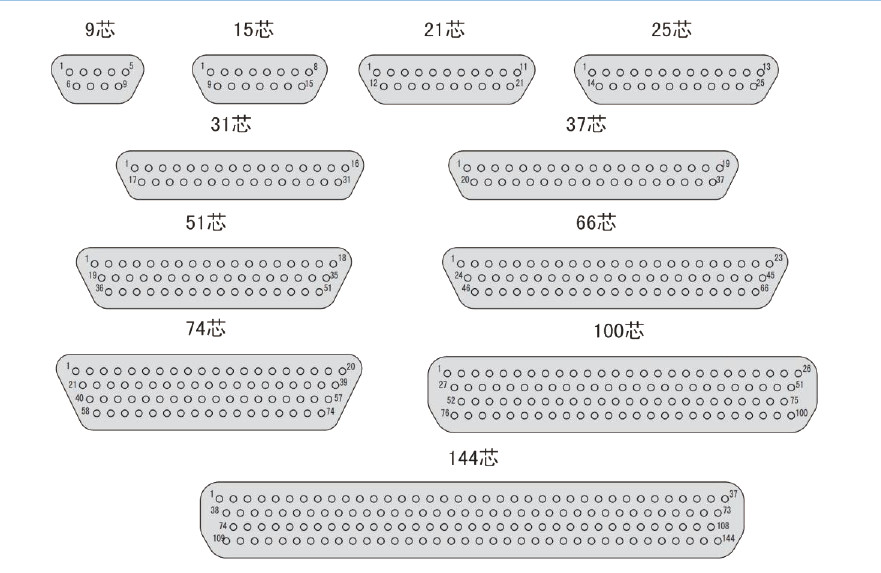

Dokuz tip: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Eşleşen tel kesit alanı: 0.1～15 mm2;
-
Bu seri, yüksek yoğunluklu esnek pimler kullanır;
-
GJB2446 “Polarize kabuk, mikro minyatür dikdörtgen elektrik konnektörü genel özellikleri” (MIL-C-83513'e eşdeğer) gereksinimlerini karşılar;
Yüksek Performanslı su geçirmez J30J Serisi Micro-D MIL-Spec Konnektörler Parametre
|
Kategori
|
ITT Cannon MDM serisi micro-D konnektörler
|
|
Parça numarası
|
J30J-15TJ
|
|
Konnektör Tipi
|
Fiş
|
|
Yönlendirme
|
Hermetik Kare flanş
|
|
İletişim Tipi
|
Erkek Pim
|
|
Pozisyon Sayısı
|
15
|
|
Montaj Tipi
|
Panel Montajı
|
|
İletişim Sonlandırması
|
Lehim
|
|
Koruma Derecesi
|
IP67
|
Yüksek Performanslı su geçirmez J30J Serisi Micro-D MIL-Spec Konnektörler teknik performans
|
Test Gerilimi
|
600 Vac a t son seviye
70.000 feet (23410 metre) yükseklikte 150 Vac
|
|
Akım Derecesi
|
3 Amper
|
|
İletişim Direnci
|
’3 amperde maksimum 8 milliohm
1 miliamperde maksimum 10 milliohm: ML-STD-202 Yöntem 307
|
|
İzolasyon Direnci
|
500 Vdo'da minimum 5000 megaohm
|
|
Manyetik Geçirgenlik
|
2.0μ(donanım hariç konnektörler)
|
|
Termal Vakum
|
NASA SP-R-0022'ye göre (yalnızca uzay sınıfı)
|
|
Eşleşme Ömrü
|
Minimum 500 döngü
|
|
Tuz Püskürtme
|
48 saat ML-STD-1344 Yöntem 1001 Koşul B
|

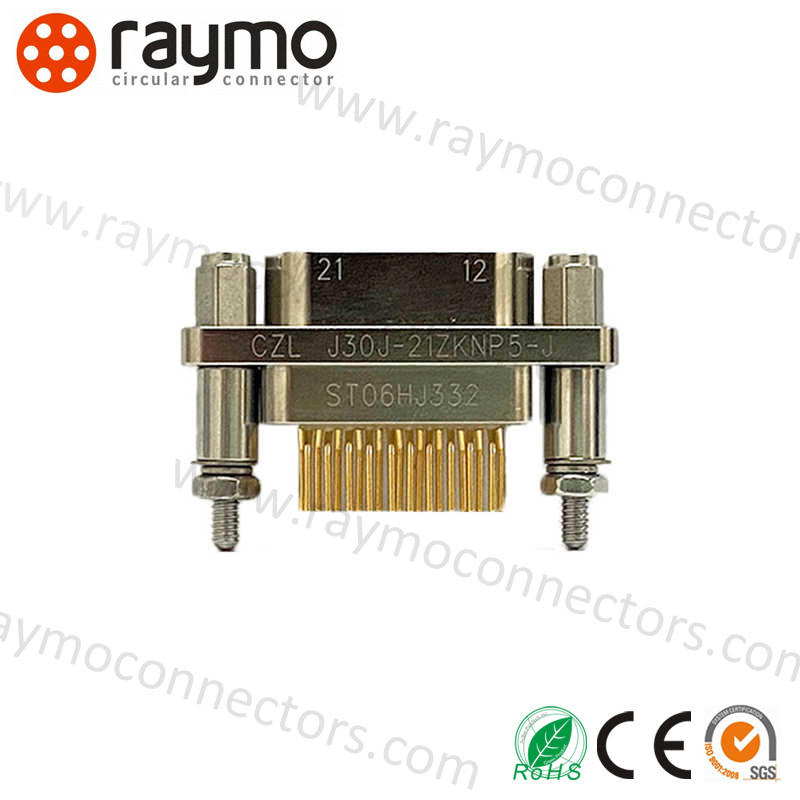

Yüksek Performanslı su geçirmez J30J Serisi Micro-D MIL-Spec Konnektörler resimler
Yüksek Performanslı su geçirmez J30J Serisi Micro-D MIL-Spec Konnektörler Uygulama
* Aviyonik, radarlar
* Füzeler ve güdüm sistemleri
* Telekomünikasyon sistemleri
* Navigasyon sistemleri
* Araştırma merkezleri
