Ana sayfa ÜrünlerJ30J BağlantısıJ30J Serisi 21-Pin D83513 Mikro-D Bağlantı Filizi IP67

J30J Serisi 21-Pin D83513 Mikro-D Bağlantı Filizi IP67

J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
J30J Series 21-Pin D83513 Micro-D Connector Plug IP67 J30J Series 21-Pin D83513 Micro-D Connector Plug IP67
Temel bilgi
Menşe yeri: Shenzhen, Guangdong, Çin
Marka adı: RAYMO
Sertifika: RoHS, Reach, SGS, ISO:9001-2015
Model numarası: J30J-21TJ
Min sipariş miktarı: 1 Parça/Parça
Fiyat: 2.99-14.99USD/piece
Ambalaj bilgileri: PE Torba ve Karton
Teslim süresi: 7 gün
Ödeme koşulları: Western Union, T/T, , D/P, D/A, , L/C
Yetenek temini: 5000 Adet / Hafta
Şimdi başvurun
Başkanlık: ITT Cannon MDM Serisi Mikro-D konektörleri Standart: MIL-DTL-83513
Bağlayıcı tipi: Fiş İletişim Türü: Erkek Pim
Pozisyon sayısı: 21 Dış kabuk: Alüminyum
Başkanlık: ITT Cannon MDM serisi mikro D konektörler Standart: D83513
Vurgulamak:

Mikro-D Su Geçirmez Güç Konnektörü

,

Su Geçirmez Güç Konnektörü IP67

J30J Serisi Mikro-D Endüstri Standardı 0.1-15 mm² Tel Kesit Alanı Su Geçirmez Güç Konnektörü IP67
Ürün Özellikleri
Öznitelik Değer
Muadil ITT Cannon MDM serisi micro-D konnektörleri
Standart D83513
Konnektör Tipi Priz
Kontak Tipi Erkek Pin
Pozisyon Sayısı 21
Dış Kabuk Alüminyum
Ürün Genel Bakış

Raymo J30J serisi, standart d-sub konnektörlerinin tipik olarak kullanıldığı ancak boyut ve ağırlığın önemli olduğu yerlerde kullanılan küçük, yüksek yoğunluklu konnektörlerdir. ITT Cannon MDM serisi D83513 micro-D konnektörlerine eşdeğerdir.

Ana Özellikler
  • Bu seri ABD MDM serisine eşdeğerdir

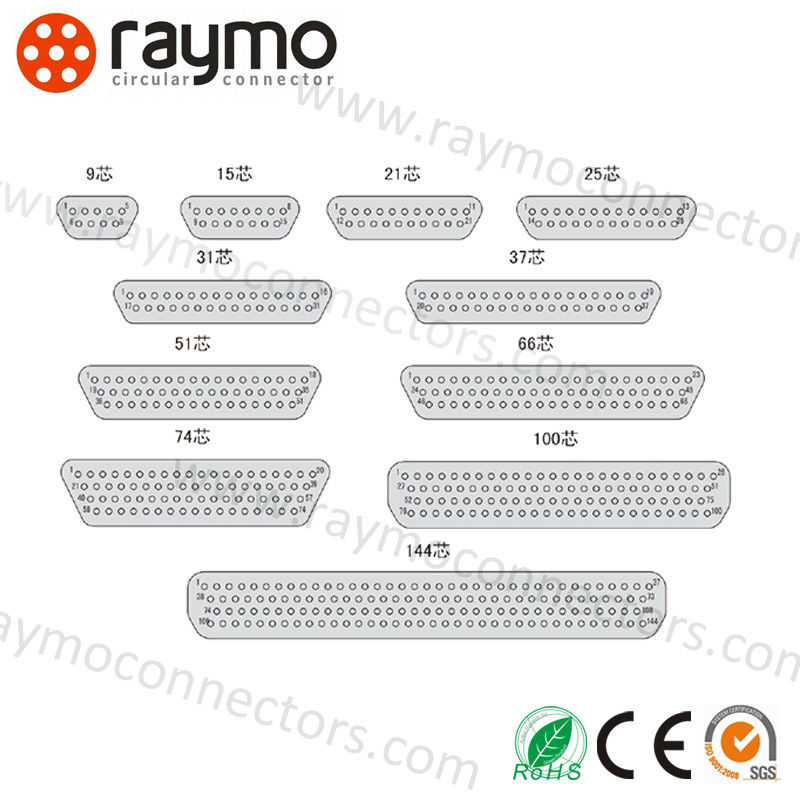

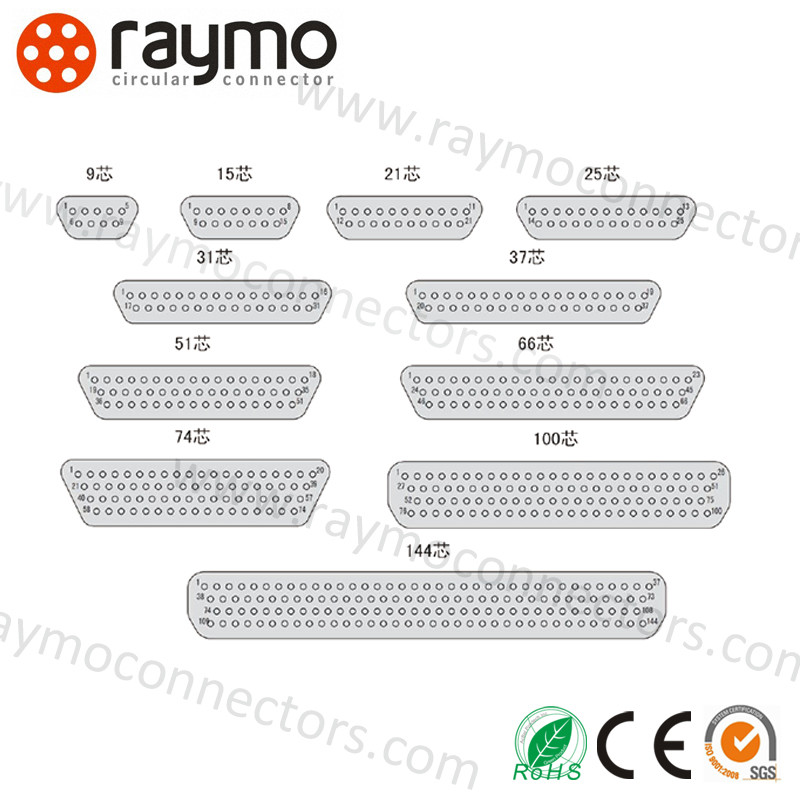

  • Dokuz tip mevcuttur: 9, 15, 21, 25, 31, 37, 51, 74, 100 pozisyon
  • Birleştirilmiş tel kesit alanı: 0.1～15 mm²
  • Yüksek yoğunluklu esnek pinler
  • Q/Ln.J6-69-92 J30 Serisi Minyatür Dikdörtgen Elektronik Konnektör Teknik Koşulu ile uyumludur
Detaylı Parametreler
Kategori ITT Cannon MDM serisi micro-D konnektörleri
Parça numarası J30J-21TJ
Konnektör Tipi Priz
Oryantasyon Hermetik Kare flanş
Kontak Tipi Erkek Pin
Pozisyon Sayısı 21
Montaj Tipi Panel Montajı
Kontak Sonlandırma Lehim
Koruma Sınıfı IP67
Teknik Performans
Test Gerilimi Deniz seviyesinde 600 Vac
70.000 feet (23410 metre) yükseklikte 150 Vac
Akım Değeri 3 Amper
Kontak Direnci 3 amperde maksimum 8 miliohm
1 miliamperde maksimum 10 miliohm: ML-STD-202 Yöntem 307
İzolasyon Direnci 500 Vdc'de minimum 5000 megaohm
Manyetik Geçirgenlik 2.0μ (donanım hariç konnektörler)
Termal Vakum NASA SP-R-0022'ye göre (yalnızca uzay sınıfı)
Birleştirme Ömrü Minimum 500 döngü
Tuz Spreyi 48 saat ML-STD-1344 Yöntem 1001 B Koşulu
Ürün Resimleri

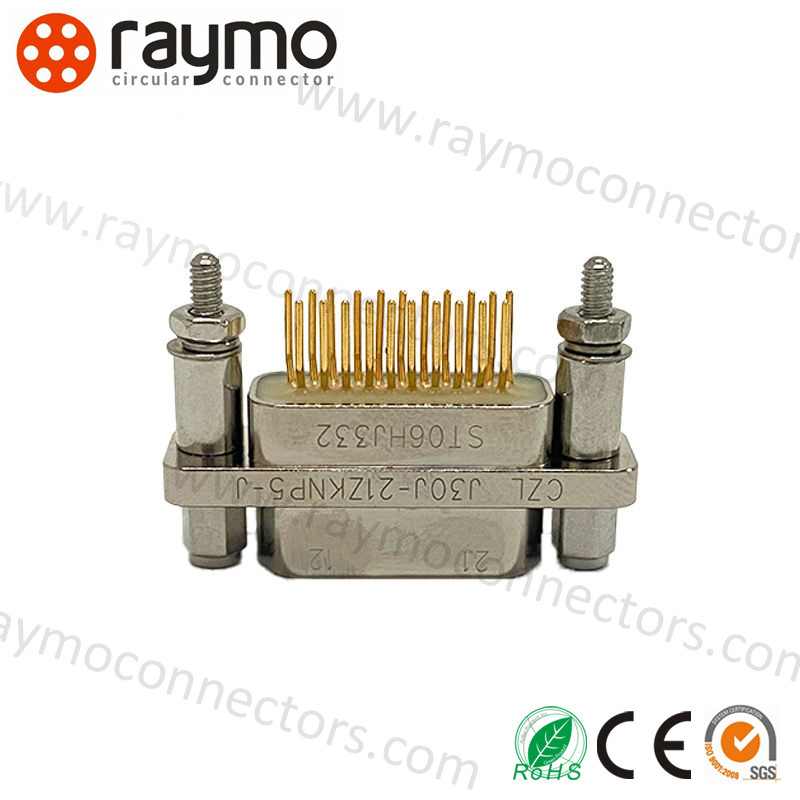

J30J Series Micro-D Connector front view J30J Series Micro-D Connector side view J30J Series Micro-D Connector close-up
Uygulamalar
  • Avionik, radarlar
  • Füzeler ve güdüm sistemleri
  • Tıbbi Ekipmanlar
  • El Tipi Test Ekipmanları
  • Uydular
  • Robotik
  • Jeofizik Ekipmanlar
