J30J-31TJ 31 Pin J30J Serisi Micro-D MIL-DTL-83513 Minyatür Konnektör AçıklamaAçıklama
Raymo J30J serisi, güçlü ancak hafif bir alüminyum kabuk ve Pos-Aine Hizalama ile yüksek güvenilirliğe sahip bir büküm pimli temas sistemi ile tasarlanmıştır.
ITT Cannon MDM serisi MIL-DTL-83513 micro-D konnektörlerine eşdeğerdir.
J30J-31TJ 31 Pin J30J Serisi Micro-D MIL-DTL-83513 Minyatür Konnektör ana özellikler:
-
Bu seri, ABD MDM serisine eşdeğerdir;
-

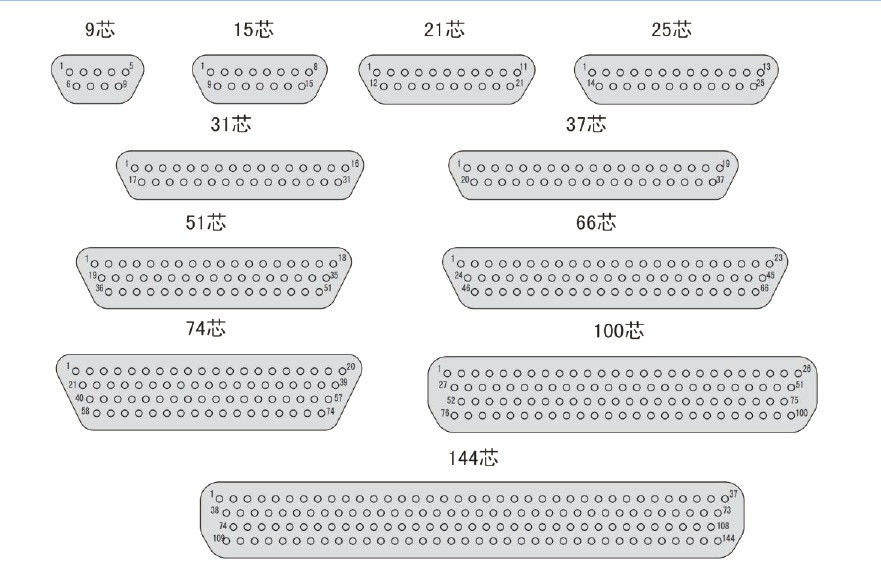

Dokuz tip: 9, 15, 21, 25, 31, 37, 51, 74, 100;
-
Eşleşen tel kesit alanı: 0.1～15 mm2;
-
Bu seri, yüksek yoğunluklu esnek pimler kullanır;
-
Kilitleme alt montajları, siparişinize göre konnektörlerle birlikte sunulur. Kilitleme alt montajlarına ihtiyacınız yoksa, bana belgelerde bilgi vermelisiniz.
J30J-31TJ 31 Pin J30J Serisi Micro-D MIL-DTL-83513 Minyatür Konnektör Parametre
|
Kategori
|
ITT Cannon MDM serisi micro-D konnektörleri
|
|
Parça numarası
|
J30J-31TJ
|
|
Konnektör Tipi
|
Fiş
|
|
Yönlendirme
|
Hermetik Kare flanş
|
|
Temas Tipi
|
Erkek Pim
|
|
Pozisyon Sayısı
|
25
|
|
Montaj Tipi
|
Panel Montajı
|
|
Temas Sonlandırma
|
Lehim
|
|
Koruma Derecesi
|
IP67
|
J30J-31TJ 31 Pin J30J Serisi Micro-D MIL-DTL-83513 Minyatür Konnektör teknik performans
|
Test Gerilimi
|
600 Vac a t son seviyesi
70.000 feet (23410 metre) yükseklikte 150 Vac
|
|
Akım Derecesi
|
3 Amper
|
|
Temas Direnci
|
’3 amperde maksimum 8 milliohm
1 miliamperde maksimum 10 milliohm: ML-STD-202 Yöntem 307
|
|
İzolasyon Direnci
|
500 Vdo'da minimum 5000 megaohm
|
|
Manyetik Geçirgenlik
|
2.0μ(donanım hariç konnektörler)
|
|
Termal Vakum
|
NASA SP-R-0022'ye göre (sadece uzay sınıfı)
|
|
Eşleşme Ömrü
|
Minimum 500 döngü
|
|
Tuz Püskürtme
|
48 saat ML-STD-1344 Yöntem 1001 Koşul B
|

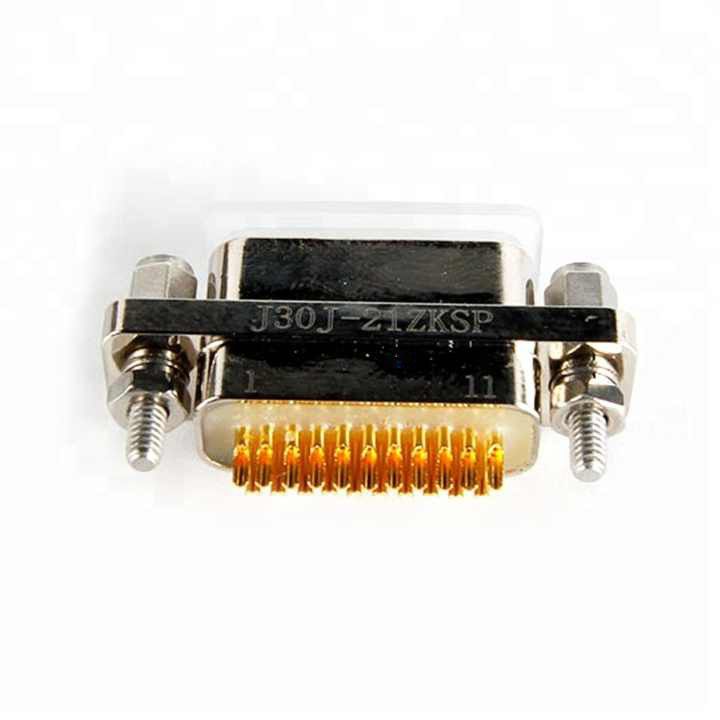

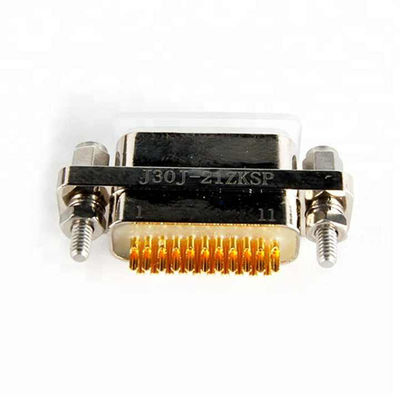

J30J-31TJ 31 Pin J30J Serisi Micro-D MIL-DTL-83513 Minyatür Konnektör resimler
J30J-31TJ 31 Pin J30J Serisi Micro-D MIL-DTL-83513 Minyatür Konnektör Uygulama
* Navigasyon sistemleri
* Araştırma merkezleri
* Tıbbi Ekipmanlar
* Elde Taşınabilir Test Ekipmanları
*Uydular
* Robotik
*Jeofizik Ekipmanlar
* Barkod Tarayıcılar
