Ana sayfa ÜrünlerAskeri dairesel konektörlerJ30j Serisi Dörtgen Elektrikli Bağlantılar 9 Kontaklı D-SUB Mikro-D Bağlantıları ve Dayanıklı

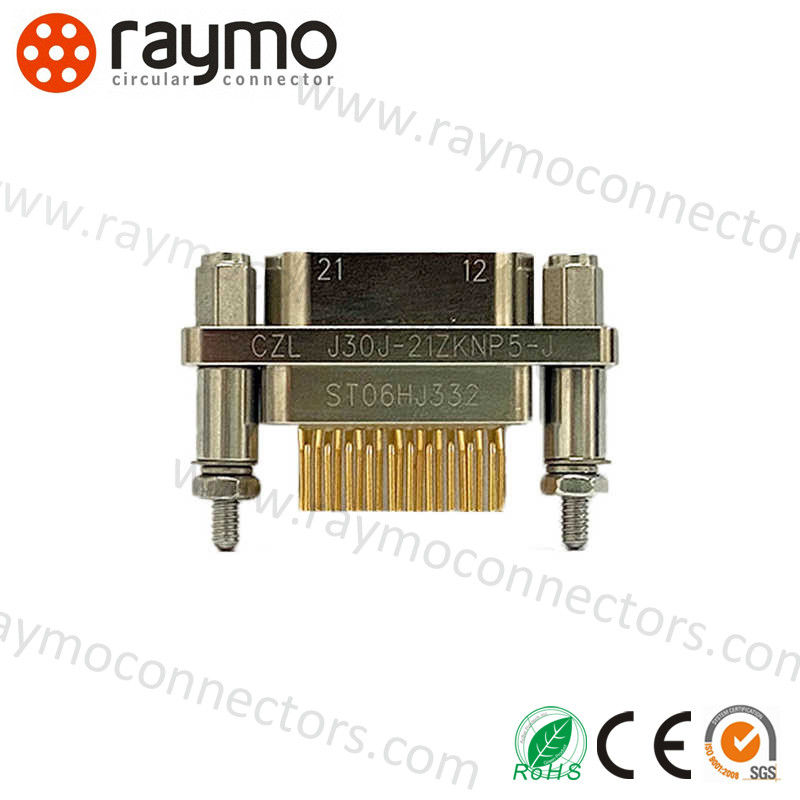

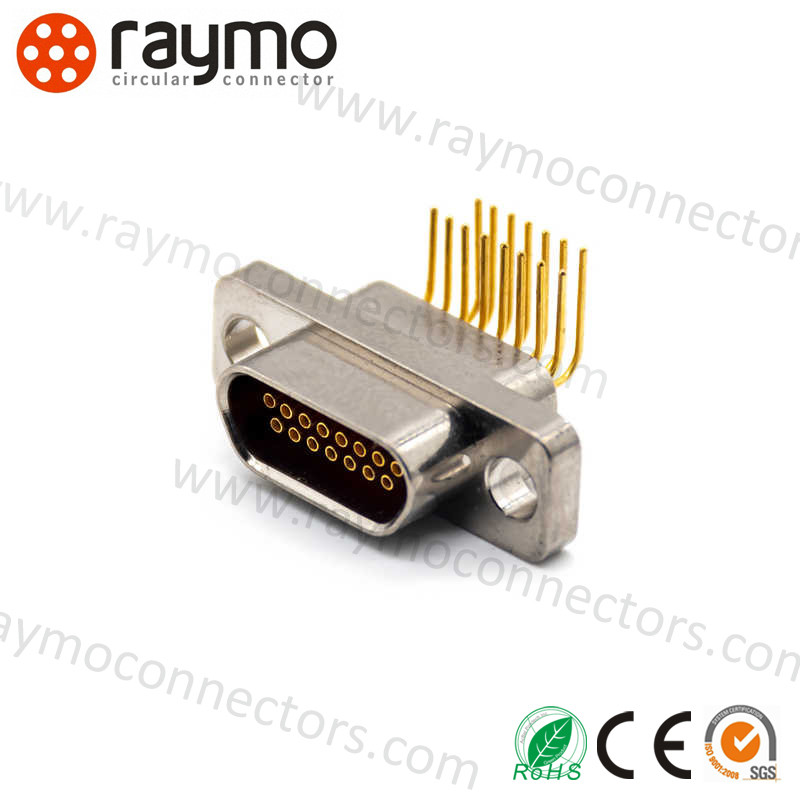

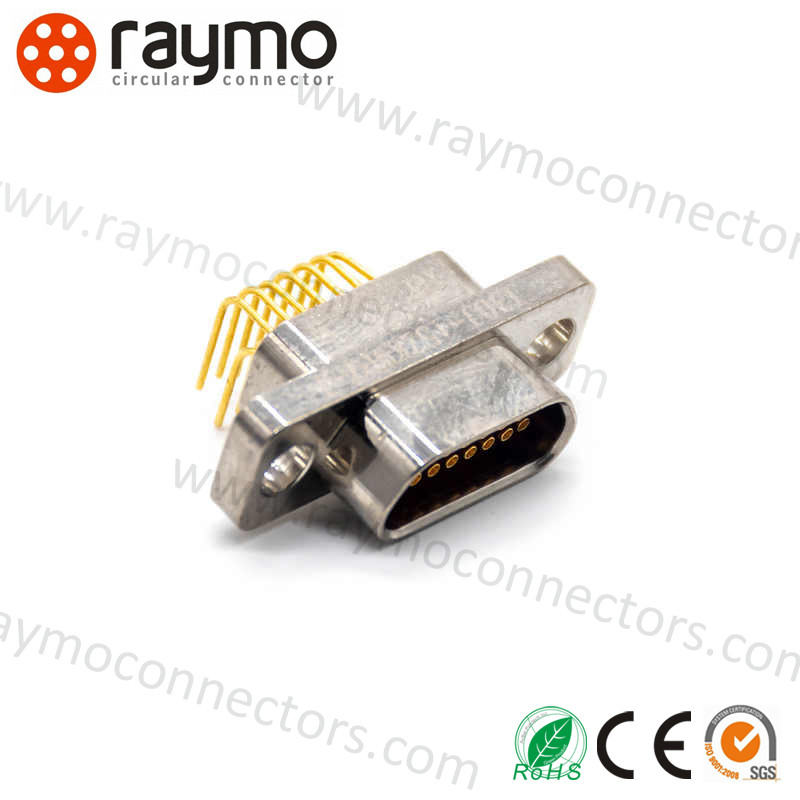

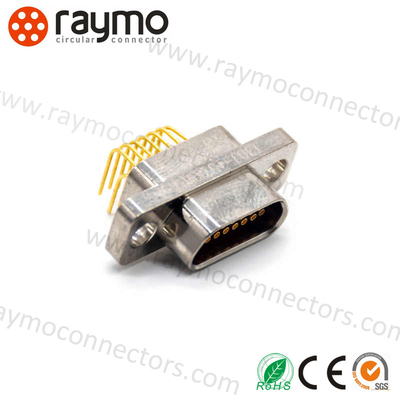

J30j Serisi Dörtgen Elektrikli Bağlantılar 9 Kontaklı D-SUB Mikro-D Bağlantıları ve Dayanıklı

J30j Series Rectangular Electrical Connectors with 9 Contacts D-SUB Micro-D Connectors and Durable
J30j Series Rectangular Electrical Connectors with 9 Contacts D-SUB Micro-D Connectors and Durable J30j Series Rectangular Electrical Connectors with 9 Contacts D-SUB Micro-D Connectors and Durable J30j Series Rectangular Electrical Connectors with 9 Contacts D-SUB Micro-D Connectors and Durable J30j Series Rectangular Electrical Connectors with 9 Contacts D-SUB Micro-D Connectors and Durable
Temel bilgi
Menşe yeri: Çin
Marka adı: RAYMO
Sertifika: CE/ROHS/REACH/SGS
Model numarası: J30J-15ZK
Min sipariş miktarı: 1 adet
Fiyat: 2.1
Ambalaj bilgileri: Pe çantası ve karton
Teslim süresi: 5-7 iş günü
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini: 50000pcs/ay
Şimdi başvurun
Bağlayıcı tipi: J30J Serisi dikdörtgen konektörler Tip: D-Sub mikro-D konektörleri
Malzeme: Nikel kaplamalı alüminyum Çiftleşme döngüleri: 500 kez
İletişim: 9,15,21.25.31.37.51.66.74.100.144 IP Sıralaması: IP65
Vurgulamak:

Dayanıklı dikdörtgen elektrik bağlantıları

,

D-SUB Micro-D dikdörtgen elektrikli konektörler

,

9 Bağlantılar Dikdörtgen Elektrik Bağlantıları

J30J SerisiDikdörtgen Konnektör

İLE UYUMLU MDM SERİSİ /MIL-DTL-83513 /Glenair Mwdm /Amphenol Seri 100 KONNEKTÖR
J30J Serisi, (eski adıyla MIL-C-83513) lehimli veya çıkarılamayan kıvrımlı kontaklara sahip, polarize kabuklu, mikro-minyatür, dikdörtgen elektrik konnektörlerini tanımlar. Yüksek akım kapasitesi, düşük temas direnci, yüksek dielektrik dayanımı ve şok ve titreşime karşı mükemmel direnç özelliklerine sahip olup, yüksek pin yoğunluğu, küçük boyut ve hafif gövde sunan MIL DTL 83513 konnektörü, farklı uygulamaların ve zorlu ortamların ciddi gereksinimlerini karşılar, mekanik olarak sağlam ve dayanıklıdır. Konnektör genellikle Mikro-D konnektör sistemi olarak adlandırılır ve ağırlık, minyatürleştirme veya sinyal iletim bütünlüğünün çok önemli olduğu havacılık elektroniği, radar, gelişmiş asker teknolojisi sistemleri, Küresel Konumlandırma Sistemleri, tıbbi cihazlar ve sondaj aletleri gibi çok sayıda sisteme uygulanabilir.
J30J serisi Dikdörtgen Konnektör özellikleri ve karakteristikleri

1 .Amerikan MDM serisi ürünlerine karşılık gelir；

2. Kontak sayısı: 9,15,21,25,31,37,51,66,69,74,100,144 çekirdek；
3. bükümlü pim, yüksek temas yoğunluğu； Tel çekirdeğinin kesit alanı 0.035mm2～0.2mm2, 0.1mm2～0.15mm2 seçilmesi önerilir； Bu seri ürünlerin kilit parçaları, sipariş gereksinimlerine göre ürünlerle birlikte monte edilir ve tedarik edilir. Lütfen sözleşmede belirtiniz
4..Ürün performansı GJB2446 (MIL—C-83513'e eşdeğer) yürütme kurumsal standardının talebini karşılar: Q/FY QJ0001-2010



Çevresel sıcaklık
-55～+125℃
Temas direnci
≤10mΩ
Bağıl nem
+40℃'ye kadar %95
İzolasyon direnci
≥5000MΩ
Titreşim
10～2000Hz 196m/s2
Dielektrik dayanım gerilimi
800V

Şok
735m/s²
Mekanik Ömür
500 kez
toplam ivme RMS
23.1G
Anlık kesinti süresi
≤1μs
akım değeri
3A





J30J serisi Dikdörtgen Konnektör parça numaralandırması



　 J30J X -15 ZK X P - G AD
Ana kod: J30J 　 　 　 　 　 　 　
J30J serisi
Varyasyonlar: 　 　 　 　 　 　 　 　
Tasarımcı yok-temel tip,
C-Dış malzeme kalay fosfor bakır ve nikel kaplama,
D-Montaj deliği M2-6H için değiştirildi,
M-Tutkalla kapatılmış
Kontak sayısı: 　 　 15 　 　 　 　 　
9, 15, 21, 25, 31, 37, 51, 74, 100
Konnektör ve kontak tipi: 　 　 　 ZK 　 　 　 　
TJ- pimli fiş,
ZK- Soketli priz,
TJ/ZK sabitleme kombinasyonudur
Kontak terminali tipi: 　 　 　 　 　 　 　 　
Null-Kıvrımlı,
S-Lehimli,
N-Düz takılan PCB,
W-Dik açılı takılan PCB
Kilitleme alt montajları tipi: 　 　 　 　 　 P 　 　
Daha fazla ayrıntı için J30J Kilitleme Alt Montajlarına bakın
Kaplama: 　 　 　 　 　 　 - G 　
Null- Nikel kaplı kabuk,
G- Kadmiyum kaplı kabuk
Geliştirilmiş tip: 　 　 　 　 　 　 　 A
A-Kalkanlı örgülü kablo kelepçeli kabuk,
C-Kontak ve tel için dik açıya uygun,
D-Priz kabuk flanşının arayüz terminalinde dönme direnci oluğu vardır,
AD-A ve D varyasyonlarının kombinasyonu,
J-PCB'nin ızgarası 1.27×2.54 (satır*hat),
Q-Kabuk flanşı genişletildi.





J30J Ortak Serisi
J30J Kıvrımlı serisi J30J Lehim S serisi J30J Düz Takılan PCB N serisi J30J Düz Takılan PCB N-J serisi J30J 90° Takılan PCB W serisi J30J 90° Takılan PCB W-J serisi
　 　 　 　 　 　
kıvrımlı kontaklarla lehimli kontaklarla 2.54X2.54 ızgarasıyla 1.27X2.54 ızgarasıyla (satır x hat) 2.54X2. 54 ızgarasıyla 1.27X2. 54 ızgarasıyla (satır X hat)

 J30j Serisi Dörtgen Elektrikli Bağlantılar 9 Kontaklı D-SUB Mikro-D Bağlantıları ve Dayanıklı 0J30j Serisi Dörtgen Elektrikli Bağlantılar 9 Kontaklı D-SUB Mikro-D Bağlantıları ve Dayanıklı 1J30j Serisi Dörtgen Elektrikli Bağlantılar 9 Kontaklı D-SUB Mikro-D Bağlantıları ve Dayanıklı 2



J30J serisi Dikdörtgen Konnektör Şirketi
Profesyonel bir tasarımcı ve her türlü konnektör ve özel kablo üreticisi olan SHENZHEN RAYMO ELECTRONICS TECHNOLOGY LIMITED, her türlü kablo ve ilgili konnektör adaptörü için geliştirme ve üretim konusunda zengin deneyim biriktirmiştir. RED/Teradek Bond/ARRI Kamera Kablosu, Canon / Sony Kamera Güç Kablosu, SDI Kablosu, USB Kablosu, Video Kablosu, CCD Kablosu ile... Farklı uygulama ve gereksinimlere hizmet veren farklı OEM/ODM hizmetleri sunuyoruz.
Ürünlerimiz, endüstriyel kontrol cihazları, tıbbi ekipmanlar, ölçüm ve denetim ekipmanları, ses ve görsel ekipmanlar ve askeri vb. gibi her türlü zorlu ortam ve uygulamada yaygın olarak kullanılmaktadır. Ayrıca, birçok önde gelen tedarikçi ile mükemmel uyumluluğa sahiptir.
Her zaman yenilik ruhuna bağlı kalır, M5,M8,M9,M12,M16,M23 ve diğer veri konnektörlerini içeren yeni ürün serilerini tanıtmaya devam ediyoruz. IP68, ISO9001,Rohs,CE, REACH sertifikası onaylıdır.
J30j Serisi Dörtgen Elektrikli Bağlantılar 9 Kontaklı D-SUB Mikro-D Bağlantıları ve Dayanıklı 3
